المواقد الحجرية المكدسة الخارجية: هندسة العناصر

مواصفات الموقد الخارجي هي الفرق بين التثبيت المتوافق مع التعليمات البرمجية والموقع الذي ينتهي به الأمر إلى حدوث أعطال حجرية مدفوعة بالمياه، وإصلاحات طارئة، ومطالبات الضمان التي تقلل الهوامش وتمتد الجداول الزمنية.

يعمل هذا الدليل كإجراء تشغيلي قياسي تقني للمواقد الحجرية المكدسة الخارجية: نحن نغطي متطلبات الركيزة والالتصاق، وتجميعات المداخن ذات القشرة الحجرية المقاومة للماء، ودور أغطية التنقيط والوميض، وتفاصيل حجر التجميد والذوبان لمنع التشظي، واختيار أصباغ معدنية مستقرة للأشعة فوق البنفسجية لتحقيق ثبات اللون على المدى الطويل، والصيانة العملية للطحالب والطحالب. توقع وسائل شرح للمواصفات قابلة للتنفيذ، ومراجع الجمعية الأمريكية لاختبار المواد (ASTM) ومراجع الشركة المصنعة، والتفاصيل الميدانية التي تربط اختيار المواد بالأداء على المدى الطويل حتى تتمكن فرق التصميم والبناء والصيانة من تقليل مخاطر الفشل في المشاريع بأي حجم.

لماذا تتطلب المواقد الخارجية مواصفات مختلفة للحجر والالتصاق؟

تحتاج المواقد الخارجية إلى حجر غير قابل للاحتراق وقابل للتجميد والذوبان وربط بدرجة حرارة عالية للوفاء بالقوانين وتجنب الطقس السريع أو الفشل الحراري.

اختيار الحجر ومواصفات اللوحة لتعرضات الحريق الخارجية

تحديد 100% الكوارتزيت الطبيعي أو لائحة للقشرة التي تواجه الحرارة والطقس المباشرين؛ اختر الكوارتزيت عندما تحتاج إلى أعلى مقاومة للدورة الحرارية والذوبان والتجميد ورذاذ الملح. مقاس الألواح والتشطيبات لتتناسب مع التعرض: تعمل القشرة القياسية بشكل جيد عند سمك 10-25 مم، في حين يجب أن تكون الألواح الخشنة أو المتميزة المخصصة لواجهات المواقد المكشوفة مباشرة 25-35 مم. تصميم الركيزة والدعامات للوزن الفعلي للوحة - خطط بحوالي 30-40 كجم/م2 للألواح المسطحة وما يصل إلى 55 كجم/م2 للألواح الخشنة المنشآت مكدسة لتجنب التسوية أو الانسحاب.

استخدم لوحات Z‑Shape أو S‑Shape المتشابكة وزوايا L متطابقة لتقليل المفاصل المرئية والحد من الارتطام الثقيل في الزوايا؛ تعمل دقة الشفرة الماسية باستخدام الحاسب الآلي على تحسين ملاءمة الذكور والإناث وتسريع التجميع الميداني. بالنسبة للارتفاعات الكبيرة، يتم الحصول على مادة المصدر من نفس المحجر للحفاظ على تجانس اللون بالقرب من 95%، وتحديد أحجار مقاومة للأشعة فوق البنفسجية وعالية الملوحة/الرطوبة للمناخ الساحلي والخليجي لمنع تدهور السطح.

• الحجر الموصى به: 100% كوارتزيت طبيعي أو حجر أردواز؛ الكوارتزيت لأعلى متانة.
• سمك اللوحة: 10-25 ملم (قياسي)، 25-35 ملم (خام/ممتاز).
• الأوزان التصميمية: ~30-40 كجم/م² (مسطحة)، حتى 55 كجم/م² (مكدسة بشكل خشن).
• أحجام الألواح المستخدمة عادةً: 150×600 مم (6″×24″) أو 150×550 مم (6″×22″).
• حدد مصادر المحاجر من نفس الدفعة (انتظام اللون بنسبة 95% تقريبًا) والتشطيبات المستقرة للأشعة فوق البنفسجية للتعرض لأشعة الشمس العالية أو المناطق الساحلية.

طرق الالتصاق والفراش ذو درجة الحرارة العالية لواجهات الفرن والقشرة

إدارة دورات التجميد والذوبان في الحجر الطبيعي الخارجي يحيط

يؤدي اختيار حجر منخفض المسامية ومرفق هندسي وركيزة قابلة للتصريف إلى إيقاف فشل التجميد والذوبان وتقليل الإصلاحات طويلة المدى.

حدد الحجر وتحقق من مدى ملاءمته للتجميد والذوبان

حدد الكوارتزيت أو الأردواز للحصول على أعلى مقاومة للتجميد والذوبان؛ استخدم الجرانيت عندما تكون الكتلة والاستقرار الحراري أمرًا مهمًا، وتجنب أو تعامل مع الأحجار عالية المسامية مثل بعض الأحجار الرملية والرخام. اطلب من المورد الخاص بك أن يعلن عن مقاومة التجميد والذوبان وفقًا لمعايير الجمعية الأمريكية لاختبار المواد (ASTM) و لوحات المصدر من نفس مجرى المحجر لتحقيق توحيد اللون بنسبة 95% - وهذا يقلل من الترقيع وتركيز الإجهاد الحراري عبر الارتفاعات الكبيرة.

قم بتجفيف نموذج بالحجم الطبيعي التمثيلي وإجراء تجربة ترطيب/تجفيف خاضعة للرقابة للكشف عن التصفيح أو التلطيخ أو انتقال الملاط قبل التثبيت الكامل. استخدم النموذج بالحجم الطبيعي لتأكيد التعامل مع اللوحة وهندسة المفاصل والمطابقة النهائية في ظل دورات الطقس الحقيقية، ثم قم بتوثيق النتائج وقبول/رفض المعايير كتابيًا.

• أحجام اللوحة: 150 × 600 مم أو 150 × 550 مم.
• السُمك: 1.0-2.5 سم قياسي؛ ما يصل إلى 3.5 سم للألواح الخشنة/الممتازة.
• الوزن: ~30-40 كجم/م² (مسطح)؛ ~55 كجم/م² (خشن).
• تسليمات المورد: تقرير اختبار التجميد والذوبان ASTM + إعلان المحجر من نفس الدفعة.

إعداد الركيزة، وطائرة الصرف الصحي وتخطيط الحركة المشتركة

احسب الأحمال الميتة باستخدام أوزان الألواح (30-55 كجم/م²) ومثبتات التصميم، وإطارات الركيزة والمثبتات للتعامل مع تلك الأحمال بالإضافة إلى الأحمال الحية المطبقة ورفع الرياح. حجم المسامير الداعمة أو روابط البناء أو الإطارات المعدنية وفقًا للكود المحلي والحمل المشترك؛ تأكد من أن قيم سحب مثبتات الركيزة تتجاوز أحمال التصميم المحسوبة مع عامل أمان مناسب.

قم بتوفير مستوى صرف مستمر خلف القشرة، وقم بإنهاء الوميض عند التحولات، وقم بإنشاء مسارات تهوية / تهوية مستمرة بحيث تترك الرطوبة المحبوسة التجويف. ضع مفاصل الحركة عند جميع تغييرات المستوى وعلى طول المسارات الطويلة غير المنقطعة - حدد تباعد المفاصل وعرضها من خلال هندسة المشروع لاستيعاب التمدد الحراري وحركة الركيزة. إزالة الركائز القابلة للاحتراق خلف الحجر والتحقق من استواء الركيزة وتوافقها مع المادة اللاصقة أو نظام التثبيت المختار قبل تثبيت الألواح.

• ملاحظة التصميم: استخدم 30-55 كجم/م² كأساس للحمل الساكن لتحديد حجم الركيزة والمرساة.
• الصرف: تجويف مستمر، وامض للأعلى، وتبكي القاع على فترات 600-900 ملم حيثما كان ذلك عملياً.
• فواصل الحركة: توضع عند كل تغيير في المستوى، وعند خطوط الأرضية، وحيثما يتجاوز طول الواجهة المسافات الهندسية.
• فحص الركيزة: التأكد من تحمل التسطيح وإزالة المواد القابلة للاحتراق خلف القشرة.

تحديد المواد اللاصقة والمثبتات والتوافق لدورات التجميد والذوبان

تحديد ملاط ​​أو مادة لاصقة معدلة بالبوليمر وذات تصنيف خارجي تسرد متانة التجميد والذوبان وقوة الارتباط العالية؛ اتبع حجم المجرفة الخاصة بالشركة المصنعة ووقت الفتح وتعليمات التكييف. بالنسبة لعمل مانع التسرب في التحولات الأفقية، حدد سيليكون مقاوم للعوامل الجوية مُصنف للمناخات القاسية (على سبيل المثال، المنتجات ذات نطاقات الخدمة المماثلة لـ GE Silicone II: تقريبًا -51 درجة مئوية إلى +95 درجة مئوية) واسمح بالمعالجة الكاملة - عادةً 24 ساعة - قبل تعريض المفاصل للطقس.

استخدم مثبتات ميكانيكية مقاومة للتآكل (من الفولاذ المقاوم للصدأ أو مجلفنة بالغمس الساخن) بأحجام ومسافات تتناسب مع وزن اللوحة والكود المحلي. ألواح الزبدة الخلفية عند الضرورة لإزالة الفراغات وضمان ملامسة الفراش بالكامل؛ الفراغات تحبس الماء وتسرع من تلف التجميد. تحقق من التوافق الكيميائي بين المواد اللاصقة والمواد التمهيدية ومانع التسرب لتجنب فشل الروابط أو تلطيخها الحجر الطبيعي.

• المادة اللاصقة: ملاط ​​معدل بالبوليمر، مصنف للتجميد والذوبان؛ اتبع مواصفات المالج والوقت المفتوح.
• مانع التسرب: سيليكون خارجي مع نطاق واسع لدرجة حرارة الخدمة؛ اترك العلاج الكامل لمدة 24 ساعة قبل التعرض.
• المراسي: غير قابلة للصدأ أو مجلفنة بالغمس الساخن؛ حدد عمق التضمين والتباعد لكل وزن ورمز اللوحة.
• التحكم في التثبيت: الزبدة الخلفية لإزالة الفراغات والتحقق من الاتصال الكامل في كل لوحة.
• التوافق: يتطلب تأكيدًا من المختبر أو الشركة المصنعة بأن المواد اللاصقة والبادئات والمواد المانعة للتسرب تناسب كيمياء الحجر.

قم بتركيب الألواح والزوايا المتشابكة لتقليل دخول الماء

استخدم الألواح المتشابكة على شكل Z أو S على شكل حرف S مع حواف دقيقة ذات شفرة ماسية CNC لإخفاء الوصلات الرأسية وتقليل مساحة الوصلة المكشوفة. ابدأ من الأسفل واتجه نحو الأعلى، وقم بإشراك التشابكات الذكرية/الأنثوية بشكل كامل، وقم بترتيب الدرزات الرأسية لتوزيع الحركة وتجنب الخطوط الضعيفة العمودية المستمرة. قم بملاءمة الزوايا L المتطابقة للحفاظ على الملمس واللون المستمر عند الزوايا والنهايات.

قم بتفصيل التحولات والاختراقات الأفقية باستخدام مادة مانعة للتسرب خارجية مرنة وتجنب محاصرة الملاط أو الركيزة خلف التعشيق. قم بالتجفيف في كل مرة، وتحقق من وجود فجوات أو تأرجح أو اختلال في المحاذاة، ثم اضبط قبل معالجة المادة اللاصقة لمنع العمل التصحيحي بعد المعالجة.

• ترتيب الملاءمة: من الأسفل إلى الأعلى؛ إشراك الذكور/الإناث بشكل كامل؛ طبقات عمودية متداخلة.
• استخدم الحواف المقطوعة باستخدام الحاسب الآلي للحفاظ على المفاصل الضيقة وتقليل وجوه الملاط المكشوفة.
• ختم النهايات والاختراقات الأفقية باستخدام مادة مانعة للتسرب خارجية مرنة؛ ترك مسارات الصرف واضحة.
• قم بإجراء مراقبة الجودة الجافة والمحاذاة الصحيحة قبل معالجة المادة اللاصقة.

الختم والتحقق من الأداء ووضع جدول التفتيش

تطبيق مادة مانعة للتسرب قابلة للتنفس ومصنفة للأشعة فوق البنفسجية والملوحة والتعرض للتجميد والذوبان. حدد المنتجات التي لا تتغير الانزلاق أو اللون والتي صانع الحجر يوافق. اختبار أداء مانع التسرب من خلال اختبار خرزة الماء لمدة 30 دقيقة وتوثيق النتائج؛ يُعاد إغلاقها على فترات زمنية من الشركة المصنعة - عادةً كل 12-24 شهرًا للجزء الخارجي يحيط بالمدفأة اعتمادًا على التعرض والحجر المسامية.

إجراء التحقق الميداني بعد التركيب باستخدام اختبارات برك المياه والرش للتأكد من التصريف والتصاق المادة المانعة للتسرب وعدم وجود تسربات؛ تصوير وتسجيل القياسات. قم بفحص التركيب بعد فصل الشتاء الأول ثم سنويًا على الأقل بحثًا عن التشققات والتشظي والإزهار وفشل المواد المانعة للتسرب. قم بتنظيف النمو البيولوجي باستخدام المنظفات المعتمدة، واستبدل وصلات منع التسرب الفاشلة، وقم بإحكام أو استبدال أي مثبتات متآكلة على الفور لمنع الضرر التدريجي الناتج عن التجميد والذوبان.

• مانع التسرب: منتج مخترق للتنفس ومصنف للأشعة فوق البنفسجية والملوحة؛ أعد التقديم كل 12-24 شهرًا أو حسب الشركة المصنعة.
• الاختبارات الميدانية: اختبارات برك المياه والرش؛ توثيق الصور والقياسات.
• جدول الفحص: بعد فصل الشتاء الأول، ثم سنويًا؛ فحص التشقق والتشظي والإزهار وفشل مانع التسرب.
• الصيانة: إزالة الطحالب/الطحالب باستخدام المنظفات المعتمدة، واستبدال الوصلات الفاشلة، واستبدال أدوات التثبيت المتآكلة على الفور.

حجر مكدس ممتاز، عمليات تثبيت أسرع

توريد المقاولين مع خفيفة الوزن، الحجر المحجر الحقيقي مما يقلل من وقت التثبيت والعمالة - مما يؤدي إلى تحسين الهوامش وتحول المشروع. إن المحاجر الداخلية لدينا، والقطع الدقيق بالأشعة تحت الحمراء، ومراقبة الجودة على ثلاث مراحل تضمن ألواحًا متينة ومنخفضة الصيانة يتم بيعها للعملاء المميزين.

طلب اقتباس بالجملة →

عزل هيكل المدخنة من الماء قبل وضع القشرة الحجرية

قم بحماية غلاف المدخنة قبل القشرة لمنع تسرب الرطوبة والأضرار الهيكلية وإعادة العمل المكلفة على المواقد الخارجية.

قم بتقييم الركيزة وسعة الحمولة والتخليص قبل العزل المائي

ابدأ بتوثيق الركيزة: حدد طبقة البناء، أو طبقة الإطار ذات الغلاف، أو البناء الفولاذي وسجل نوع المادة وسمكها. حجم نظام الدعم إلى الحمل الميت المتوقع: أعلى مصدر الحجر مكدسة القياسية يبلغ وزنها حوالي 30-40 كجم/م² (8-12 رطل/قدم²)، بينما يمكن أن تقترب الألواح الخشنة من 55 كجم/م²؛ استخدم هذه الأرقام لتحديد زوايا الرف أو الإطار الهيكلي والتحقق من تصميم زاوية الرف مع مهندس. قم بتأكيد الموافقات المطلوبة للمداخن والمواد القابلة للاحتراق وفقًا للكود المحلي والشركة المصنعة للمدفأة - أعمال البناء المنشآت عادة تتطلب خلوصًا بمقدار 1 للمواد القابلة للاحتراق - وتسجيل أي خيارات مخفضة للخلوص للمجموعات المصنفة.

• نوع المادة الأساسية للوثيقة، وسمك الغلاف، وأي عزل أو فجوات هوائية.
• استخدم 30-40 كجم/م² اللوحات القياسية, 55 كجم/م² للألواح الخشنة عند تحديد زوايا الرف أو التأطير.
• تحقق من الحد الأدنى من الخلوصات للمداخن والمواد القابلة للاحتراق باستخدام الكود والشركة المصنعة (الخلوص النموذجي للبناء: 1 بوصة).
• تحديد أسلوب التثبيت: زوايا الرف الميكانيكية، أو روابط البناء، أو جدول التثبيت الهندسي للركائز المؤطرة.
• ضع علامة على خط السقف والغطاء والكورنيش والإزاحات لتخطيط WRB المستمر والإنهاءات الوامضة.

قم بإنشاء مستوى صرف مستمر: WRB، وغشاء ذاتي الالتصاق، وميض عبر الجدار

إنشاء حاجز مستمر مقاوم للماء متوافق مع القشرة الحجرية والركيزة. في المطاردات المؤطرة تجمع بين WRB عالي الأداء أو ورق البناء مع أغشية مطبقة بالسوائل أو ملتصقة ذاتيًا عند الوصلات عالية الخطورة. استخدم أغشية ذاتية الالتصاق بسماكة اسمية تصل إلى 40-60 مل، وقم بإعداد الركيزة وفقًا للشركة المصنعة، وقم بتثبيت لفات جانبية لا تقل عن 50 مم (2 بوصة) ولفات نهاية 75 مم (3 بوصة) لضمان الاستمرارية.

تثبيت وميض عبر الجدار عند كل زاوية رف، وإزاحته وعند قاعدة القشرة بمعدن مقاوم للتآكل؛ حدد الحد الأدنى من الفولاذ المقاوم للصدأ مقاس 26 (~0.018 بوصة / 0.46 مم) وقم بالترقية إلى الفولاذ المقاوم للصدأ 316 للتعريضات الساحلية أو الخليجية. انحدر الوميض للتساقط إلى الخارج، وقم بتمديده لينتهي فوق حافة التنقيط أو ذراع التسوية، وقم بإدارة الوميض بمقدار 50 مم (2 بوصة) على الأقل إلى أعلى على WRB خلف القشرة لدمج مستوى الصرف. قم بتوفير فجوة تصريف/هواء محددة خلف القشرة الخشبية - من 6 إلى 10 مم (1/4 - 3/8 بوصة) أو لكل جهة مصنعة - وذراع تسوية مستمر جيد التهوية عند القاعدة لخروج الماء.

• استراتيجية WRB: WRB المستمر على الركيزة؛ غشاء مطبق بالسوائل أو ملتصق ذاتيًا عند الوصلات الحرجة.
• مواصفات الغشاء: 40-60 مل سمك معالج؛ الركيزة الأولية 50 مم لفات جانبية، 75 مم لفات نهائية.
• الوميض: من خلال الجدار عند زوايا الرفوف وقواعدها؛ الحد الأدنى من الفولاذ المقاوم للصدأ مقاس 26 (~0.018 بوصة / 0.46 مم)؛ استخدم الفولاذ المقاوم للصدأ 316 في المناطق الساحلية/الخليجية.
• المنحدر والنهاية: المنحدر إلى الخارج، وينتهي فوق حافة التنقيط أو ذراع التسوية، وأدر الوميض بمقدار 50 مم لأعلى على WRB.
• فجوة التصريف والنتوءات: فجوة بمقدار 6-10 مم خلف القشرة وذراع التسوية ذو التهوية المستمرة عند القاعدة.

قم بتركيب لوح مقاوم للتآكل، ثم قم بوضع طبقة خدش أو نظام لاصق، ثم قم بتثبيت القشرة التسلسلية

قم بتثبيت اللوح المعدني المقاوم للتآكل أو دعامة هندسية - استخدم اللوح المجلفن المقاوم للصدأ أو المجلفن بالغمس الساخن للاستخدام الخارجي - والمثبتات الفضائية عادةً 150-200 مم (6-8 بوصات) في المنتصف بحيث يتم دمج اللوح بالكامل في طبقة الخدش. بالنسبة للأنظمة الأسمنتية، يتم تطبيق طبقة خدش معدلة بالبوليمر بسمك 6-10 مم (1/4-3/8 بوصة)، ثم تسجيل السطح للتثبيت، والسماح بالمعالجة لمدة 24-72 ساعة اعتمادًا على درجة الحرارة والرطوبة قبل وضع الألواح. اختر الملاط أو المواد اللاصقة المعدلة بالبوليمر والمصنفة للتعرض الخارجي والتدوير الحراري؛ بالقرب من صندوق الاحتراق تأكد من توافقه مع درجات الحرارة العالية وغير القابلة للاحتراق واحتفظ بالمواد المقاومة للحرارة للجزء الداخلي من صندوق الاحتراق فقط.

مرساة ميكانيكية ثقيلة أو لوحات متشابكة وفقًا لمتطلبات الشركة المصنعة: روابط أو مثبتات حجرية نموذجية عند 300-400 مم (12-16 بوصة) O.C، مع مثبتات تكميلية غير قابلة للصدأ عند الفتحات والزوايا. قم بتسلسل العمل لحماية مستوى الصرف - أكمل WRB والوميض أولاً، ثم قم بتركيب اللوح وطبقة الخدش، ثم ضع القشرة من الأسفل إلى الأعلى أثناء دمج الوميض عبر الجدار والوميض المضاد عند خطوط السقف والأغطية والانتقالات من السقف إلى القشرة. يتم توفير وصلات الحركة/التحكم على ارتفاع 2.5-3.5 متر (8-12 قدمًا) أو وفقًا لتوجيهات هندسية وإغلاق تلك الوصلات بمادة مانعة للتسرب مرنة وغير قابلة للاحتراق ومتوافقة مع الحجر الطبيعي.

• اللوح: غير قابل للصدأ أو مجلفن بالغمس الساخن؛ ربط 150-200 مم (6-8 بوصة) O.C.؛ تضمين بالكامل في معطف الصفر.
• طبقة الخدش: ملاط ​​معدل بالبوليمر مقاس 6-10 مم (1/4-3/8 بوصة)؛ النتيجة للقفل؛ علاج 24-72 ساعة.
• الملاط/المادة اللاصقة: استخدام أنظمة معدلة بالبوليمر مُصنفة للتجميد والذوبان والتدوير الحراري؛ استخدم المواد المقاومة للحرارة فقط داخل صندوق الاحتراق.
• المرسى: روابط/مراسي البناء عند 300-400 ملم (12-16 بوصة) أوك؛ إضافة المراسي غير القابل للصدأ في الفتحات والزوايا.
• تسلسل العمل: WRB/وميض → لوح/طبقة خدش → قشرة من أسفل إلى أعلى مع وميض مدمج وومض مضاد.
• مفاصل الحركة: مسافة 2.5-3.5 م (8-12 قدم) أو لكل مهندس؛ استخدم مادة مانعة للتسرب مرنة وغير قابلة للاحتراق ومتوافقة مع الحجر.

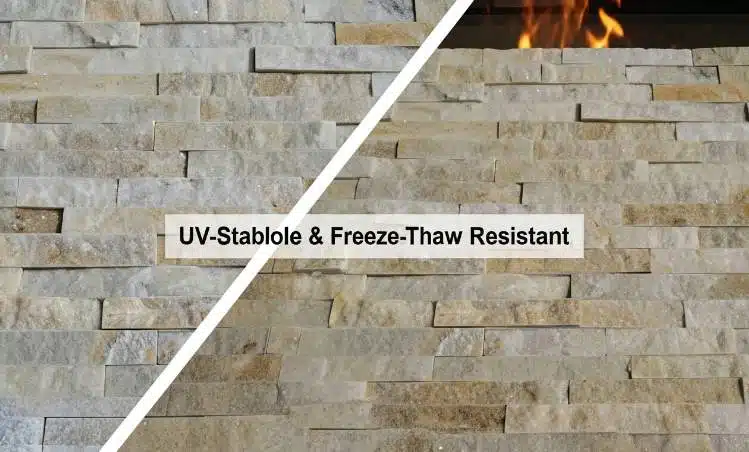

لماذا تمنع الأصباغ المعدنية المقاومة للأشعة فوق البنفسجية بهتان اللون في الخارج؟

استخدم حجرًا كثيفًا غير عضوي من نفس المحجر وقم بتصريف التفاصيل والتخزين الحراري والمنشآت المقاومة للحرارة للحفاظ على اللون الخارجي لعقود من الزمن.

آليات استقرار الأشعة فوق البنفسجية في الأصباغ المعدنية الطبيعية

تقاوم الأصباغ المعدنية غير العضوية - أكاسيد الحديد وثاني أكسيد التيتانيوم والمعادن المماثلة - الانهيار الكيميائي الضوئي لأن شبكاتها البلورية تمتص وتشتت الطاقة فوق البنفسجية بدلا من كسر الروابط الجزيئية كما تفعل الأصباغ العضوية. توجد الأصباغ المعدنية داخل المصفوفة الحجرية بدلاً من وجودها على مادة رابطة بوليمرية، لذا فإن فوتونات الأشعة فوق البنفسجية لا تلتصق بالكروموفورات ويظل اللون ثابتًا لعقود من الزمن تحت التعرض لأشعة UVA وUVB.

تضيف كيمياء الحجر وبنيته الفيزيائية حماية: فالكوارتزيت عالي التبلور والصفائح المدمجة من الأردواز تحد من التكسير الدقيق وفقدان الصبغات أثناء الدراجات الحرارية التي تعتمد على الأشعة فوق البنفسجية، كما تقلل الدرجات المقاومة للتجميد والذوبان من التجوية السطحية. يحدد Top Source Stone أنه طبيعي 100% حجر مع “استقرار الأشعة فوق البنفسجية المتأصل (لا يتلاشى)” ويستخدم نفس الدفعة من مصادر المحاجر لتحقيق تجانس اللون بنسبة 95% تقريبًا لكل طلب، مما يمنع البقع المرئية التي غالبًا ما يخطئ العملاء في تلاشيها.

اختيار أنواع الحجر والتشطيبات السطحية للاحتفاظ باللون الخارجي على المدى الطويل

قم بإعطاء الأولوية للكوارتزيت والأردواز الكثيف عندما تحتاج إلى ثبات مثبت للأشعة فوق البنفسجية والحرارية. توفر نماذج الكوارتزيت مثل Alaska Gray وGlacier White وخيارات الأردواز مثل Carbon Black مسامية منخفضة ومقاومة قوية للأشعة فوق البنفسجية، مما يجعلها الخيار الأول للواجهات المشمسة بالكامل. اختر تشطيبات مشقوقة أو مشقوقة طبيعية فوق طبقات موضعية رقيقة بحيث يظل عمق الصباغ جزءًا لا يتجزأ من الحجر ويقاوم تآكل السطح.

حدد هندسة اللوحة وكتلتها لتقليل تأثر الحواف والصدمة الحرارية: يبلغ قياس الألواح القياسية ذات المصدر العلوي 150 × 600 مم أو 150 × 550 مم بسمك يتراوح من 1.0 إلى 2.5 سم (قم بالترقية إلى 3.5 سم للمقاطع الخشنة المتميزة). تزن الألواح المسطحة حوالي 30-40 كجم/م2 والألواح الخشنة حوالي 55 كجم/م2؛ ضع أقسامًا أثقل حيث تحدث تقلبات سريعة في درجات الحرارة لتحسين التخزين المؤقت الحراري. يتطلب استخدام نفس مادة الوريد ومطابقة الزوايا على شكل حرف L للتخلص من عدم تطابق الألوان المرئي عبر الواجهات الكبيرة.

• أمثلة على المخزون الأساسي: Alaska Gray (Quartzite)، والأبيض الجليدي (Quartzite)، والكربون الأسود (Slate).
• التشطيبات المفضلة: شق طبيعي، وجه منقسم، تعشيق سلس.
• مواصفات اللوحة: 150 × 600 مم أو 150 × 550 مم؛ سمك 1 - 2.5 سم (حتى 3.5 سم ممتاز).

ممارسات التصميم والتركيب التي تمنع فقدان اللون الخارجي

التحكم في الماء والأملاح والحركة الحرارية في مرحلة التصميم. توفير ركيزة مجففة، وفجوة هوائية مستمرة، ووصلات تمدد حتى لا تستقر الرطوبة خلف القشرة وتهاجر الأملاح إلى السطح، مما يؤدي إلى تسريع تدهور السطح وتغير اللون. تثبيت السليم حواف وامضة والتقطير بحجم مناسب للتعرض - تستخدم الأغطية القياسية 3″ حافة بالتنقيط تستخدم التصميمات عالية التعرض 8-9″ أغطية كاملة العرض لتشتيت المطر المدفوع وحماية التيجان.

للحصول على ميزات الحرارة العالية، اتبع المواصفات الخاصة بالنار: قم بتبطين صندوق الاحتراق بـ 1¼” (1.25″) الطوب الناري متوافق مع ASTM 1261 ومتماسك مع الأسمنت المقاوم للحرارة أو الملاط اللاصق FireRock. استخدم غير قابل للاحتراق القشرة الحجرية واحتفظ بـ 1″ التخليص للمواد القابلة للاحتراق حيث تتطلب الرموز. يستخدم المصدر العلوي لوحات متشابكة على شكل Z/S مع دقة الشفرة الماسية باستخدام الحاسب الآلي لإخفاء المفاصل الرأسية وتقليل دخول الماء، واختيار مواد مانعة للتسرب قابلة للتنفس ومستقرة للأشعة فوق البنفسجية - يتم تطبيقها وفقًا لتعليمات الشركة المصنعة لتجنب الأصباغ العضوية التي يمكن أن تتلاشى أو تتحول إلى اللون الأصفر تحت الأشعة فوق البنفسجية.

• الركيزة والحمل: تصميم من 30 إلى 40 كجم/م2 للألواح المسطحة وحوالي 55 كجم/م2 للألواح الخشنة؛ التحقق من أن الدعم يدعم تلك الأحمال.
• مواصفات Firebox: تثبيت 1¼” الطوب الحراري (ASTM 1261) مع الأسمنت المقاوم للحرارة أو مادة لاصقة FireRock عند الحاجة.
• الصرف والوميض: دمج الوميض لأعلى / لأسفل مع وجود فجوة هوائية وتفاصيل البكاء حتى تتمكن المياه المحبوسة من الهروب.
• مراقبة الجودة: تتطلب التحقق البصري قبل الشحن ومصادر المحاجر من نفس الدفعة لضمان تطابق اللون الذي تم تسليمه مع عينة المشروع.

تنظيف الطحالب والطحالب: نصائح لصيانة المواقد المظللة

التفتيش المستهدف والتأثير المنخفض تنظيف الحفاظ على القشرة الحجرية، ومنع فقدان الملاط، وحماية بطانة صندوق الاحتراق غير القابلة للاحتراق التي يتطلبها الكود.

فحص ما قبل التنظيف: تحديد نوع الحجر، وصلات الألواح، وحدود صندوق الاحتراق

تأكد من مواصفات مادة الكسوة واللوحة قبل أن تلمس السطح: ألواح حجرية طبيعية مكدسة يبلغ سمكها عادةً 1.0-3.5 سم وتزن حوالي 30-55 كجم/م2، وتعتمد الألواح المتشابكة على شكل Z أو S على حواف ذكر/أنثى مقطوعة باستخدام الحاسب الآلي وزوايا L متطابقة لإخفاء المفاصل الرأسية. قم بتوثيق نوع الحجر (أردواز، كوارتزيت، حجر رملي، رخام) وسجل صورًا لأي نمو بيولوجي ومناطق بها مشاكل حتى تتمكن من المقارنة قبل/بعد الحالة والتحقق مما إذا كان الحجر كلسيًا قبل اختيار المنظفات.

رسم خريطة للمناطق عالية الخطورة - الوجوه المظللة والحواف الأفقية والمفاصل الرأسية الضيقة والواجهة مع صندوق الاحتراق - والتحقق من تصاريح السلامة من الحرائق: يجب أن يستخدم الجزء الداخلي من صندوق الاحتراق بطانة حرارية (الحد الأدنى 1¼” الطوب الناري وفقًا للمواصفة ASTM 1261) ويجب أن يمتد الموقد إلى 30″ أمام و 8″ كل جانب عند المستوى. دقق في حواف الملاط واللوحة للحركة ؛ قم بإزالة أو تأمين أي لوح يتحرك أكثر من 5 مم قبل التنظيف لتجنب إزاحته أثناء الغسيل أو تنظيف الأسنان بالفرشاة.

• سجل سمك اللوحة ووزنها لكل مساحة (1.0-3.5 سم؛ ~30-55 كجم/م²).
• قم بتصوير الوجوه المظللة والحواف وواجهة صندوق الاحتراق لتتبع الحالة.
• تأكد من البطانة المقاومة للحرارة (≥1¼” الطوب الناري) وتصاريح الموقد المطلوبة (30″ الجبهة، 8″ الجانبين).
• التحقق من حركة اللوحة؛ تأمين أو استبدال اللوحات بها >لعب 5 ملم.

الإزالة الآمنة: الطرق الميكانيكية منخفضة التأثير واستخدام المبيدات الحيوية المعتمدة

ابدأ بالتنظيف الميكانيكي منخفض التأثير: افرك بفرش نايلون ناعمة واستخدم كاشطات بلاستيكية لرفع الطحالب أو الطحالب دون تقطيع الألواح الرقيقة (العديد من الألواح ذات المصدر العالي يبلغ طولها 1-2.5 سم). لا تستخدم أبدًا الفرش السلكية أو الأزاميل أو الوسادات الكاشطة العدوانية على الحواف المتشابكة - فهذه الأدوات تلحق الضرر بالمفاصل الذكور / الإناث المقطوعة باستخدام الحاسب الآلي وتسبب الكسر. إذا كنت تستخدم التنظيف الرطب، فاختبر منطقة صغيرة أولاً للتحقق من عدم وجود تشظي أو غسل المفاصل.

عندما تحتاج إلى أكثر من مجرد تنظيف الأسنان بالفرشاة، اتبع ضوابط الضغط والضوابط الكيميائية الصارمة. حافظ على إعدادات غسيل الضغط منخفضة: اختبر عند 500-800 رطل لكل بوصة مربعة باستخدام فوهة بزاوية واسعة تتراوح من 25 درجة إلى 40 درجة مثبتة على بعد 30-45 سم (12-18 بوصة) من السطح؛ قم بإجراء اختبار على منطقة صغيرة للتأكد من عدم وجود ضرر بالحجر. للتحكم الكيميائي، استخدم مبيدات الطحالب المعتمدة في أعمال البناء أو تخفيف هيبوكلوريت الصوديوم الخاضع للرقابة (على سبيل المثال: مبيض بنسبة 1:10: ماء للطحالب العنيدة)، واتركه لمدة 10-15 دقيقة، ثم اشطفه جيدًا بالماء منخفض الضغط. لا تستخدم المنظفات الحمضية على الأحجار الجيرية مثل الرخام أو بعض الأحجار الرملية؛ قم دائمًا بتنظيف لوحة غير واضحة ودرع محيط بالنباتات ومفاصل الملاط للحد من التعرض للجريان السطحي.

• الأدوات الميكانيكية: فرشاة نايلون ناعمة، مكشطة بلاستيكية فقط.
• حدود الغسيل بالضغط: 500-800 رطل لكل بوصة مربعة؛ فوهة 25 درجة - 40 درجة؛ مسافة 30-45 سم؛ الاختبار أولا.
• مثال على المبيدات الحيوية: تخفيف هيبوكلوريت الصوديوم بنسبة 1:10، وتركه لمدة 10-15 دقيقة، ثم شطفه.
• الحذر المادي: تجنب الأحماض الموجودة على الحجر الجيري؛ اختبار المنظفات على لوحة مخفية.
• معدات الوقاية الشخصية والاحتواء: ارتداء قفازات مقاومة للمواد الكيميائية، وحماية العين، وتغطية المواد القابلة للاحتراق؛ جمع الجريان السطحي حيث تتطلب القواعد المحلية ذلك.

إصلاحات ما بعد التنظيف والعلاج الوقائي والجدول الزمني الروتيني

بعد التنظيف، استبدل أو أعد تركيب أي ألواح مفككة وأعد تثبيت الوصلات المفتوحة باستخدام ملاط ​​غير قابل للاحتراق من الدرجة الخارجية. في المناطق المجاورة لصندوق الاحتراق أو حيث تتجاوز درجات الحرارة التعرض الخارجي الطبيعي، قم بتثبيت الوصلات والمثبتات باستخدام الأسمنت المقاوم للحرارة أو الملاط اللاصق FireRock للحفاظ على مقاومة الحرارة وسلامة الروابط. لا تستخدم مواد مانعة للتسرب بوليمرية أو موضعية داخل صندوق الاحتراق أو داخل منطقة الاحتراق الأولية - قم بمعالجة الكسوة المكشوفة خارج الحاجز غير القابل للاحتراق فقط.

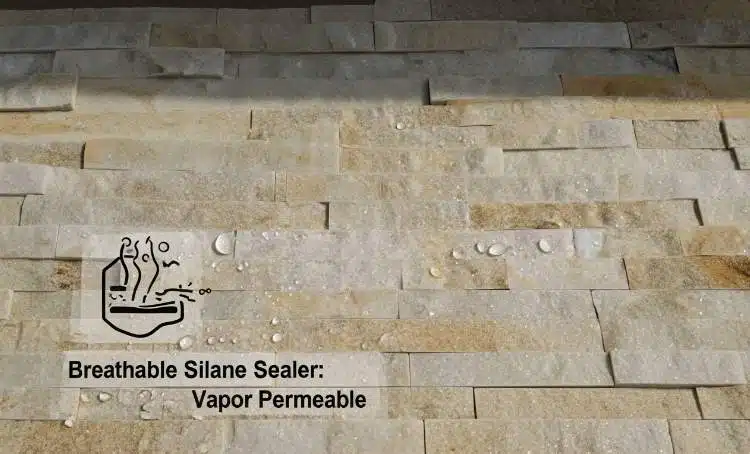

حماية الكسوة بمادة سيلانية/سيلوكسان طاردة للماء قابلة للتنفس ومعتمدة للحجر الطبيعي؛ توقع تغطية حوالي 4-6 متر مربع لكل لتر اعتمادًا على المسامية وسجل أوقات معالجة البائع بعد اختبار امتصاص صغير. افحص الوجوه المظللة كل 6 أشهر، وأزل أي نمو بيولوجي موجود، وخطط لإعادة استخدام المادة الطاردة كل 2-5 سنوات - قم بتقصير الفاصل الزمني في المناطق عالية الملوحة أو المناطق الرطبة على مدار العام. قلل من الرطوبة المتكررة عن طريق تقليم النباتات المتدلية، وضمان الصرف المناسب والوميض عند حواف الرفوف، واستخدام التعشيقات والزوايا المطابقة على شكل حرف L لتقليل الوصلات الرأسية المكشوفة ودخول المياه.

• الإصلاح: إعادة ضبط الألواح، وإعادة تثبيتها باستخدام ملاط ​​غير قابل للاحتراق؛ استخدم الأسمنت المقاوم للحرارة/FireRock بجوار صندوق الاحتراق.
• السداد: سيلاني/سيلوكسان قابل للتنفس؛ امتصاص الاختبار توقع ~ 4-6 متر مربع لتغطية كل لتر.
• حدود التطبيق: لا تغلق أبدًا داخل صندوق الاحتراق أو منطقة الاحتراق الأولية.
• الجدول الزمني: فحص كل 6 أشهر؛ أعد وضع المادة الطاردة كل 2-5 سنوات؛ تقصير الفاصل الزمني في المناخات الساحلية أو الرطبة.
• إصلاحات التصميم: تقليم النباتات، وتحسين الصرف والوميض، واستخدام الزوايا على شكل حرف L والتشابك لتقليل تعرض المفاصل.

دور الأغطية الملتقطة في منع دخول الماء خلف الحجر

تم تحديده بشكل صحيح و يمنع غطاء التنقيط المثبت دخول الرطوبة خلف الحجر المكدس، وحماية الروابط اللاصقة، وWRB، والركائز الهيكلية.

كيف تقوم أغطية التنقيط بإعادة توجيه المياه عند واجهة الحجر والركيزة

تعمل أغطية التنقيط على إنشاء ملف تعريف سلبي بالتنقيط يكسر التوتر السطحي ويجبر الجريان السطحي على التخلص من الكسوة الحجرية وطائرة الصرف خلفها. إن تشكيل حاشية مقلوبة عند الشفة وإبراز الحافة الأمامية خلف الوجه الحجري يضمن تساقط الماء بعيدًا بدلاً من التشبث بحافة اللوحة؛ تتطلب الممارسة القياسية حدًا أدنى يبلغ 6 مم وإسقاطًا أماميًا يبلغ 10-15 مم حتى يتساقط الماء بعيدًا عن الكسوة بدلاً من العودة إلى التجويف.

حافظ على تجويف الصرف مستمرًا وواضحًا: حافظ على فجوة هواء/صرف بمقدار 6-12 ملم في الخلف لوحات ليدجيستون لذا فإن أي ماء يصل إلى التجويف يتحرك لأسفل إلى غطاء التنقيط ويخرج من خلال مسارات البكاء المصممة. ضع غطاءًا بالتنقيط الأفقي عند كل استراحة مسار حيث ينتهي التجويف المستمر أو WRB، بما في ذلك عند التشابكات على شكل Z وS وعلى الزوايا L المطابقة، لوقف هجرة المياه الجانبية عند التحولات.

• حاشية الشفة بالتنقيط بحد أدنى 6 مم لكسر التوتر السطحي ومنع التشبث بالخلف.
• قم بتوجيه التنقيط مسافة 10-15 مم خلف الوجه الخارجي للقطعة ألواح حجرية مكدسة.
• حافظ على فجوة الهواء/الصرف المستمرة بمقدار 6-12 مم خلف الألواح من أجل التصريف الإيجابي إلى غطاء التنقيط.
• قم بتركيب وميض تنقيط أفقي عند كل وصلة أفقية، بما في ذلك الأقفال Z/S والزوايا على شكل حرف L.

المواد والمقاطع والسماكات الدنيا الموصى بها لأغطية التنقيط الخارجية

اختر المواد التي تتناسب مع التعرض. استخدم الفولاذ المقاوم للصدأ 304 للمواقع الخارجية العامة وقم بالترقية إلى 316 الفولاذ المقاوم للصدأ أو النحاس في المواقع الساحلية أو دول مجلس التعاون الخليجي أو المواقع ذات الملوحة العالية. بالنسبة للسياقات غير البحرية، يمكنك تحديد الألومنيوم المطلي بـ PVDF/Kynar عندما تدعم توقعات المتانة المحلية وضمان الطلاء التعرض. لمحات تصميمية بساق خلفية مقاس 20-30 مم تلتف فوق WRB، وقطر مطوق يبلغ 6 مم، وإسقاط أمامي 10-15 مم؛ قم بتكوين فجوة قطرها 3-5 مم عند الشفة حتى يتحرر الماء بشكل نظيف.

اتبع إرشادات الحد الأدنى للسمك لتجنب التشوه المبكر والمشاكل الغلفانية: الفولاذ المقاوم للصدأ عادةً 0.6-0.8 مم (حوالي 24-26 مقياس)، والألومنيوم PVDF 0.7 مم، والنحاس 0.7-1.0 مم اعتمادًا على المظهر الجانبي والامتدادات. لفات تفصيلية لتداخل الوميض المجاور بما لا يقل عن 50 مم (2 بوصة) ودمج أغطية التنقيط مع الوميض عبر الجدار عند حدوث تغييرات في المستوى. بالنسبة لمواصفات 2026، تتطلب التوافق مع المواد اللاصقة الحجرية والمواد المانعة للتسرب في الموقع لمنع الهجوم الكيميائي والتآكل الجلفاني.

• المواد: 304 معيار SS؛ 316 SS أو النحاس للتعرض للملوحة الساحلية/دول مجلس التعاون الخليجي/الملوحة العالية.
• تم تشطيبه مسبقًا: ألومنيوم مطلي بـ PVDF/Kynar مقبول في حالات التعرض غير البحرية؛ تحديد ضمان الطلاء.
• الحد الأدنى للسمك: غير قابل للصدأ 0.6–0.8 مم (24–26 جرامًا)؛ ألومنيوم PVDF ≥0.7 مم؛ النحاس 0.7-1.0 ملم حسب الملف الشخصي.
• المظهر الجانبي: ساق خلفية 20-30 مم فوق WRB، حاشية 6 مم، بروز 10-15 مم، فجوة تنقيط 3-5 مم.
• اللفة: تداخل بحد أدنى 50 مم (2 بوصة)؛ تتكامل مع الوميض عبر الجدار عند تغيرات المستوى.
• تحديد توافق المعدن/الطلاء مع المواد اللاصقة الحجرية والمواد المانعة للتسرب لتجنب الهجوم الكيميائي والتآكل الجلفاني.

خطوات التثبيت: التكامل الوامض، وأنماط التثبيت، وممارسة منع التسرب

تحضير الجدار وتحقق من مستوى WRB/الصرف المستمر قبل ضبط أي وميض بالتنقيط. تأكد من أن مستوى الركيزة سليم وراسخ وصحيح حيث سيوضع غطاء التنقيط؛ تصحيح المخالفات المحلية بحيث تتحمل الساق الخلفية بالتساوي فوق WRB. ضع غطاء التنقيط أسفل WRB أو اللوح بلفة 50 مم وأغلق الساق الخلفية بشريط وامض معتمد من المصنع أو غشاء كامل التغطية عندما يتطلب النظام ذلك، مع الحفاظ على مسار واضح لوصول الماء إلى التنقيط.

قم بتثبيت غطاء التنقيط عند مراكز مقاس 200-300 مم (8-12 بوصة) باستخدام مثبتات مقاومة للتآكل وغسالات النيوبرين أو EPDM؛ تحديد 316 مثبتات مقاومة للصدأ في البيئات المسببة للتآكل. قم بإغلاق لفات النهاية والإنهاءات باستخدام مادة مانعة للتسرب مرنة معالجة محايدة متوافقة مع كل من المعادن والحجر؛ حصر المادة المانعة للتسرب في مناطق اللفة واستخدم الحد الأدنى من الخرز لتجنب البقع المرئية على الوجه. قم بتوفير مسارات مستمرة للتصريف أسفل غطاء التنقيط واختبر الصرف عن طريق غمر التجويف أو إجراء اختبار للخرطوم أمامك تثبيت الحجر. بالنسبة للوحات Z/S المتشابكة ذات المصدر العلوي والزوايا L، قم بتركيب وميض أفقي مستمر وامض خلف كل استراحة في الدورة التدريبية وفي جميع التحولات للحفاظ على مستوى صرف غير متقطع.

• التثبيت المسبق: تأكيد مستوى WRB/الصرف المستمر؛ جعل الركيزة راسيا والصوت حيث مقاعد بالتنقيط.
• تكامل وامض: تنقيط منزلق تحت WRB بلفة 50 مم؛ أغلق الساق الخلفية بشريط أو غشاء معتمد.
• التثبيت: مراكز 200-300 مم (8-12 بوصة)؛ استخدام مثبتات مقاومة للتآكل وغسالات النيوبرين/EPDM؛ تحديد 316 SS في المواقع المسببة للتآكل.
• المفاصل: يتم إغلاق الأطراف والنهايات باستخدام مادة مطاطية معالجة محايدة متوافقة مع المعدن والحجر؛ حافظ على الحد الأدنى من الخرز وحصره في مناطق اللفة.
• البكاء والاختبار: توفير مسارات بكاء مستمرة أسفل التنقيط؛ قم بإجراء اختبار الفيضان أو الخرطوم قبل تركيب الحجر.
• لوحات المصدر العلوي: بالنسبة للتشابكات Z/S والزوايا L، قم بتثبيت وميض أفقي مستمر بالتنقيط عند كل استراحة وانتقال للدورة.

خاتمة

الاختيار الصحيح للحجر، والعزل المائي للركيزة، وتفاصيل التجميد والذوبان تمنع تسرب الرطوبة وتصفيحها مما يؤدي إلى فشل هيكلي. تعمل هذه الخطوات على حماية سلامة الركاب، وتساعد في تلبية متطلبات إدارة السلامة والصحة المهنية (OSHA) والقانون المحلي، وإطالة عمر خدمة تكسية الموقد.

ابدأ بمراجعة تفاصيل الموقد الحالية لديك مقارنةً بتفاصيل التجميد والذوبان وقائمة التحقق من العزل المائي في هذا الدليل. للحصول على عينات معتمدة، وأوراق المواصفات، ومرئيات ما قبل الشحن، اتصل أعلى المصدر حجر لمراجعة متطلبات المشروع وتأمين المواد التي تم التحقق منها في المصنع.
