تركيب جهاز تلفزيون على الحجر الطبيعي: دليل هندسي آمن

يمكن أن يشكل علم تركيب التلفزيون الفرق بين التثبيت المتوافق وغرامات إدارة السلامة والصحة المهنية المكلفة، والأضرار الهيكلية، ووقت التوقف التشغيلي المطول. تقدم المواقد الحجرية الطبيعية ثلاثة مخاطر تشغيلية فورية: الإطارات المخفية خلف القشرة ذات الطبقات، والصخور الهشة التي تتشقق تحت الحفر غير الصحيح، ومسارات الحرارة التي تسرع من الفشل الإلكتروني. تسوء المشاريع عندما ترتكز الفرق على الوجه الحجري بدلاً من المسامير، أو تختار المراسي أو القطع الخاطئة، أو تتجاهل الخلوصات الحرارية - مما يخلق مخاطر على السلامة، وإعادة العمل، والمسؤولية على المقاولين ومديري المرافق.

يعمل هذا الدليل بمثابة إجراءات التشغيل المعيارية (SOP) الخاصة بك على المستوى الميداني: فهو يشرح ما إذا كان التلفزيون ذو الشاشة الكبيرة ينتمي إلى نطاق أم لا مدفأة حجرية، لماذا تتمثل المهمة الأساسية دائمًا في ضرب المسامير عبر الطبقات الحجرية، وتقنية القطع الماسية لاختراق الكوارتزيت دون كسره، وطرق حشو الأقواس لتسوية الوجوه غير المستوية، وتكتيكات توجيه الكابلات المنفصلة للجدران المنسوجة، وخطوات الحماية الحرارية للحفاظ على سلامة الإلكترونيات. ستجد قوائم مرجعية، وأنواع المرساة الموصى بها ونطاقات عزم الدوران، وسرعات الحفر واختيارات اللقم، وتفاوتات الحشو، واختبارات التحقق السريعة للتأكد من التركيب الصلب الذي يجتاز الفحص ويقلل من وقت التوقف عن العمل والمسؤولية.

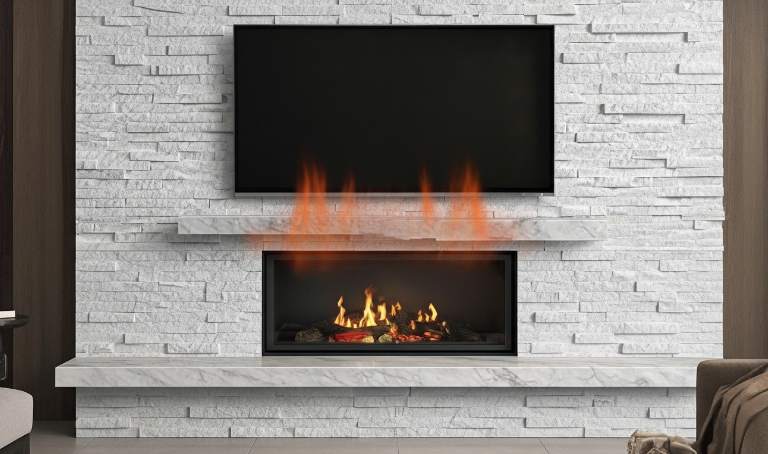

هل من الآمن تركيب تلفزيون بشاشة كبيرة فوق مدفأة حجرية؟

تأكد من سعة الركيزة، وتحكم في التعرض للحرارة، واستخدم أدوات التثبيت الهيكلية لتجنب فشل التثبيت، وتلف الأجهزة الإلكترونية، ومشكلات الضمان أو المسؤولية.

تقييم قوة الحجر وتحديد نقاط التثبيت الصلبة

تحديد نوع الحجر والكثافة قبل أن تخطط للمراسي: سيحمل الجرانيت الكثيف أحمالًا أعلى بكثير من المواد الأكثر ليونة مثل الحجر الجيري أو القشرة المصنعة. قم بتحديد المواقع التجريبية وحفر ثقوب اختبار صغيرة باستخدام لقم ذات رؤوس كربيد أو لقم ماسية باستخدام مثقاب مطرقي SDS/SDS‑Plus؛ افحص كل ثقب بحثًا عن مادة صلبة أو فراغات مخفية واستمع إلى الأصوات المجوفة التي تشير إلى وجود جيوب هوائية خلف الواجهة.

لا تضع مثبتات في وصلات الملاط - فالملاط غير هيكلي ويمكن أن ينهار تحت الحمل المستمر. إذا يغطي الحجر جدارًا مؤطرًا، استخدم أداة البحث عن المسامير ذات المسح العميق لرسم خريطة للأزرار أو الكتلة الخرسانية خلف القشرة قبل الانتهاء من تحديد مواقع التثبيت.

اختر نوع التركيب لإدارة الحرارة وبيئة المشاهدة

حدد تركيبًا يعالج زاوية المشاهدة والمخاطر الحرارية. تتيح لك الحوامل القابلة للسحب (الرف) تأمين التلفزيون أعلى سطح المدفأة أثناء إمالته إلى مستوى العين، مما يزيد المسافة من الحرارة المرتفعة. استخدم حاملًا مفصليًا كامل الحركة عندما تحتاج إلى وضع جانبي؛ تجنب التركيبات الثابتة لمواضع المواقد المرتفعة لأنها تقفل المجموعة على مستوى عالٍ جدًا بحيث لا يمكن مشاهدتها بشكل مريح.

اتبع إرشادات التخليص الخاصة بالشركة المصنعة للتلفزيون واختبر الموقع: قم بربط مقياس الحرارة بالمكان الذي سيتم تركيب التلفزيون فيه، وقم بتشغيل المدفأة لعدة ساعات، وتأكد من بقاء درجات الحرارة أقل من 100 درجة فهرنهايت تقريبًا للتشغيل الآمن. بالنسبة للمواقد الكهربائية، تهدف إلى خلوص لا يقل عن 12 بوصة؛ بالنسبة للإعدادات العامة المثبتة على الحائط، تستهدف 15-20 بوصة عندما يكون ذلك ممكنًا. ضع الحامل وأي رف أو درع حراري لصرف الحرارة المشعة بعيدًا عن التلفزيون.

قم بإعداد السطح، وحدد أدوات التثبيت، وقم بتنفيذ قائمة التحقق من التثبيت

قم بإعداد الوجه الحجري بحيث يكون التثبيت مستويًا وكل أداة تثبيت تعمل بدعامة صلبة. بالنسبة للحجر المزخرف، قم بتركيب فواصل أو حشوات لإنشاء سطح تثبيت مسطح وتأكد من تثبيت المرساة قبل تعليق التلفزيون.

• للصلبة الحجر الطبيعي، والحفر في الركيزة الحجرية وتثبيت مثبتات البناء الثقيلة أو المراسي الإسفينية المصنفة لوزن التلفزيون؛ درجة تجارية 1/4″ × 5″ يتم استخدام مثبتات التبديل أو الإسفين بشكل شائع لعمليات التثبيت التحديثية.
• ل القشرة الحجرية فوق الإطار، استخدم مسامير طويلة للغاية تخترق 1.5 إلى 2.0 بوصة في المسامير الخشبية؛ قم بتأكيد موقع المسمار باستخدام أداة البحث عن مسمار المسح العميق وحفر ثقوب تجريبية من خلال القشرة داخل المسمار.
• استخدم لقمًا ذات رؤوس كربيد أو ماسية مع مثقاب من طراز SDS عند اختراق الحجر؛ تجنب الضغط الزائد الذي قد يؤدي إلى تشقق الوجوه. السماح بدورات النقر والمبرد عند الحاجة على المواد الصلبة جدًا.
• الرقائق وتسوية الحامل: استخدم الخشب الرقائقي الممزق أو الحشوات المصممة لهذا الغرض (1/8″-1/4″ عند الحاجة) بحيث تكون لوحة الحائط مسطحة؛ حافظ على خلوص لا يقل عن 2 بوصة بين الحامل و حجر سطح لتوجيه الكابل وتشغيل الدعامة.
• التحقق من المراسي عن طريق إجراء فحص الحمل والفحص البصري بعد التثبيت؛ قم بتطبيق حمل اختبار تدريجي وتأكد من عدم وجود حركة. إذا ظلت سلامة الركيزة أو سعة التحميل غير مؤكدة، فاستأجر متخصصًا المثبت أو المقاول الهيكلي.

لماذا يجب عليك استهداف الأزرار من خلال طبقات الحجر؟

يتم التثبيت في هيكل المبنى، وليس الحجر المزخرف، لضمان سعة التحميل والموثوقية على المدى الطويل والتشغيل الآمن فوق المدفأة.

تقييم نوع الحجر وبناء الموقد وسعة الحمولة

ابدأ بتحديد نوع الحجر والبناء حتى تتمكن من التنبؤ بالحمل القدرة وسلوك الحفر. المواد الكثيفة مثل الجرانيت تتحمل مراسي البناء الثقيلة. قد تتشقق المواد اللينة مثل الحجر الجيري أو القشرة المصنعة أو تخفي الفراغات أو لا توفر أي دعم هيكلي. حساب الحمل المشترك على النحو التالي: وزن التلفزيون + وزن التركيب + القوى الديناميكية المتوقعة، ثم قم بإضافة هامش أمان بنسبة 25-50% لتحديد الحد الأدنى من متطلبات التثبيت وعمق التضمين.

• سِجِلّ تلاحظ كثافة الحجر / المسامية وما إذا كان الحجر عبارة عن حجر كامل السماكة أو قشرة زخرفية فوق الأزرار.
• استخدم منظارًا أو خذ نواة استكشافية صغيرة لاكتشاف الفراغات أو التجاويف أو الدعامات غير الهيكلية قبل الانتهاء من نوع المثبت.
• إذا ظل الدعم غير مؤكد، فخطط للتثبيت في المسامير أو استخدم المسامير بدلاً من الاعتماد على الملاط أو القشرة لدعم الحامل.

تحديد موقع الأزرار والتأطير الداخلي من خلال طبقات الحجر

قم بتثليث مراكز المسامير بأوضاع كشف متعددة بدلاً من الاعتماد على أداة واحدة. تكشف الماسحات الضوئية ذات النطاق العريض أو متعددة الأوضاع، وأجهزة البحث المغناطيسية، وأوضاع السعة عن إشارات مختلفة من خلال الحجر والقشرة؛ الجمع بين قراءاتهم لوضع التحقيقات التجريبية بثقة. تأكد من تباعد المسامير - عادة 16″ أو 24″ في المنتصف - وانقل تلك الخطوط المركزية إلى لوحة تخطيط مؤقتة مضغوطة على الحجر حتى تتمكن من محاذاة التركيب بدقة على الرغم من السطح غير المستوي.

• حفر 1/8″ فتحات مسبار تجريبية في مواقع التركيب المخططة للتحقق من وجود المسامير، ثم قم بإغلاق المسابير بعد الفحص لحماية الركيزة.
• إذا لم يتفق المسح والمسبار، فافتح فتحة فحص صغيرة آمنة على الحوائط الجافة أو استخدم المنظار للتأكد من دعم الخشب قبل الالتزام بالمثبتات.
• وضع علامات واضحة على وصلات الملاط وتجنب وضع المراسي في الجص؛ الملاط ليس عنصرًا هيكليًا وسوف ينهار تحت التحميل المستمر.

حدد المراسي وأحجام التثبيت وأعماق التضمين

اختر أدوات تثبيت لتتناسب مع الدعم الفعلي: صلب يتطلب الحجر المراسي ذات التصنيف الحجري، بينما تتطلب القشرة فوق الأزرار أدوات تثبيت طويلة تلتصق بالخشب. قم بمطابقة قطر المرساة والتضمين مع الأحمال المحسوبة وتقييمات الشركة المصنعة، وتأكد دائمًا من أحجام لقم الحفر وأدوات التثبيت قبل بدء العمل.

• الحجر الصلب: استخدم مثبتات البناء شديدة التحمل (إسفين، كم، أو قضبان ملولبة مثبتة بالإيبوكسي) مع حد أدنى من التضمين يبلغ 2.5-3.0 بوصة في الحجر الصلب.
• القشرة فوق الأزرار: حدد مسامير التأخر أو مسامير النقل 3/8″–1/2″ قطر مع 1.5-2.0 في الحد الأدنى من الاختراق في مسمار الخشب الأساسي.
• عند استخدام مثبتات الإيبوكسي، اتبع أوقات المعالجة الخاصة بالشركة المصنعة للراتنج وحدود درجة حرارة العمل قبل تحميل المرساة.
• قم بمطابقة قطر مثقاب البناء مع القطر الاسمي للمرساة (على سبيل المثال: 3/8″ مرساة → 3/8″ لقم البناء من الكربيد) واستخدم مثقاب مطرقي SDS أو SDS-Plus للحجر الصلب.
• خطة تشغيل الطاقة داخل الجدار وفقًا للرمز: استخدم 14/2 NM لفرع 15 أمبير أو 12/2 لفرع 20 أمبير، قم بتثبيت مجموعة طاقة مصنفة داخل الحائط، وقم بتعيين كهربائي مرخص إذا لم تتمكن من تلبية متطلبات الكود الكهربائي المحلي.

الحفر والمرساة والتركيب: إجراء التثبيت خطوة بخطوة

ضع الدعامة باستخدام مراكز المسامير المميزة وقم بتسوية لوحة الحائط ضد الحجر. انقل مواقع فتحات الدعامات إلى الحجر، ثم قم بحفر ثقوب تجريبية باستخدام لقم الكربيد أو الماس الصحيح مع إبقاء المثقاب عموديًا لتجنب التجوال أو التشقق. قم بإزالة الغبار بين الثقوب بحيث تستقر المراسي بشكل كامل وتحقق من عمق الدعم أثناء الحفر؛ توقف إذا اصطدمت بفراغ وأعد تقييم نوع المرساة أو انتقل إلى موضع المسمار المجاور.

• انقل مراكز فتحات الدعامة بشريط أو قلم رصاص وأعد فحص المستوى عبر اللوحة الكاملة قبل الحفر.
• حفر ثقوب تجريبية للبناء باستخدام لقمة كربيد/ألماس متطابقة ومثقاب مطرقي SDS؛ قم باستخراج الغبار بشكل متكرر باستخدام المكنسة الكهربائية أو اللمبة النفخة.
• قم بتثبيت المراسي لكل نوع: مثبتات ميكانيكية لعزم الدوران وفقًا لمواصفات الشركة المصنعة، وحقن الإيبوكسي ثم أدخل قضيبًا ملولبًا للمثبتات الراتنجية، أو قم بتحريك البراغي المتأخرة بالكامل في المسامير باستخدام غسالات وصواميل القفل لتثبيت القشرة فوق المسامير.
• ضع الحشوات أو الفواصل البلاستيكية خلف الدعامة لإنشاء مستوى تثبيت مستوٍ ومستوٍ مقابل الحجر المزخرف، وشد المثبتات تدريجيًا في نمط متقاطع لمحاذاة اللوحة دون الضغط الزائد على أي مرساة واحدة.

التحقق واختبار التحميل وبروتوكول الفحص المستمر

تحقق من التثبيت تحت التحميل قبل مغادرة الموقع وقم بجدولة عمليات إعادة الفحص قصيرة المدى. قم بتعليق التلفزيون، وتفحص مقاعد التثبيت، واستخدم قوة خفيفة للأسفل للتأكد من عدم الانزلاق أو الحركة. قم بإعادة تثبيت أدوات التثبيت الميكانيكية وفقًا لقيم الشركة المصنعة أو مواصفات المرساة بعد أول 24-48 ساعة من الاستخدام العادي لمراعاة الترسيب وعلاج الراتنج.

• استخدم مقياس حرارة يعمل بالأشعة تحت الحمراء أثناء تشغيل المدفأة في الإعدادات النموذجية؛ تأكد من أن درجة حرارة السطح عند التركيب تظل أقل من حدود الشركة المصنعة للتلفزيون (عادةً أقل من 90 درجة فهرنهايت). إذا تجاوزت الحدود الآمنة، فقم بنقل التلفزيون أو إضافة درع حراري.
• افحص التركيب والمثبتات والحجر حول المثبتات بعد الاستخدام الأول، ثم مرة أخرى بعد 3 أشهر وسنويًا. ابحث عن التشققات أو تفتت الملاط أو هجرة المرساة أو أي علامة على الارتخاء.
• إذا اكتشفت ارتخاءً أو تشققًا أو فشلًا في المرساة، فقم بإزالة الحمل على الفور واستشر متخصصًا في البناء أو البناء لإصلاحه أو تعزيزه.

حجر مكدس ممتاز، عمليات تثبيت أسرع

احصل على أسعار المصنع مباشرة ومخزون متسق لتعزيز الهوامش وتقصير الجداول الزمنية للمشروع. لدينا خفيفة الوزن المحجر توفر الألواح متينةأداء منخفض الصيانة يحافظ على القيمة ويدوم أكثر من البدائل المصنعة.

طلب اقتباس بالجملة →

سر قطعة الماس: كيفية اختراق الكوارتزيت دون تكسير

تعمل الأدوات الماسية الصحيحة والحفر المتحكم فيه على منع تشقق الكوارتزيت وتضمن أن المراسي تتفاعل مع الركيزة الصلبة من أجل تركيب آمن ومتين.

اختيار الأداة واللقمة: قم بمطابقة الأدوات الماسية مع الكوارتزيت وقطر المرساة

اختر قلبًا ماسيًا أو لقمة كوب تتوافق مع قطر المرساة أو المثبت الذي تخطط لتثبيته؛ يقلل القطر المطابق من التحميل خارج المركز ويقلل من فرصة التشقق المحيطي. حدد حافة مستمرة أو توربينية مصنفة للحجر الطبيعي شديد الصلابة - يتطلب محتوى الكوارتز العالي من الكوارتزيت مصفوفة رابطة وحبيبات مناسبة للتكوينات الكاشطة. تحقق من أن ساق اللقمة تناسب المثقاب أو الجهاز الأساسي الخاص بك (SDS-Plus أو ساق ثلاثية مسطحة حيثما يوصى بذلك) وتأكد من أن الأدوات تدعم الاستخدام الرطب في حالة استخدام سائل التبريد.

• قم بقياس حجم القطعة إلى المرساة: يجب أن يتطابق قطر الثقب النهائي مع مواصفات المرساة لضمان مشاركة المرساة الكاملة.
• حدد نوع الحافة للحجر الصلب (مستمر أو توربو) واختر الحصى/الرابطة للكوارتزيت الكاشطة.
• تأكد من توافق الساق مع المثقاب أو الجهاز الأساسي الخاص بك واختر الأدوات ذات التصنيف الرطب في حالة استخدام الماء أو سائل التبريد.
• خطط المراسي للحجر الصلب فقط؛ استخدم مراسي البناء الثقيلة (على سبيل المثال، الدرجة التجارية 1/4″ × 5″ تبديل أو مراسي إسفينية) ولا تعتمد أبدًا على وصلات الملاط.
• إذا تراكب الحجر الإطارات، فقم بتخطيط مسامير متخلفة تخترق 1.5 إلى 2 بوصة في المسامير الخشبية خلف القشرة.

تقنية الحفر لتقليل التشقق والإجهاد الحراري

استخدام الحفر الرطب أو تغذية المياه المستمرة لتبريد لقمة الماس وتدفق الملاط الكاشطة؛ التبريد يقلل من الإجهاد الحراري ويقلل الاحتكاك. اعمل بضغط هبوطي ثابت وخفيف وسرعة دوران معتدلة، ولا تستخدم المطرقة أو وضع التأثير - فقوى التأثير تؤدي إلى إنشاء كسور دقيقة في الكوارتزيت الهش. إذا كانت المهمة تتطلب اختراقًا أسرع، ففكر في إضافة منظف أنيوني إلى سائل التبريد بتركيز يبلغ حوالي 8% من حيث الحجم؛ تظهر الاختبارات أن هذا المزيج يقلل الاحتكاك ويحسن معدل الاختراق مقارنة بالمياه العادية.

• ابدأ بفتحة تجريبية صغيرة أو قلب تجريبي، ثم قم بالترقية إلى القطر النهائي لتقليل إجهاد الحافة ومنع التقشر.
• استخدم دورة النقر: قم بالحفر لمدة 30 ثانية تقريبًا، ثم انسحب لتنظيف الخراطة واترك سائل التبريد يصل إلى وجه اللقمة، ثم استمر. هذا التراجع المتكرر يمنع الانسداد وارتفاع درجة الحرارة.
• توقف بشكل دوري لإزالة الملاط، وفحص جدران الحفرة، واكتشاف الشقوق الصغيرة مبكرًا؛ قم بمعالجة أي شقوق على الفور بدلاً من دفعها إلى عمق أكبر.
• مراقبة الحمل وحالة البت: احتفظ بحمل التغذية أقل مما يعادل 2000 رطل لكل بوصة مربعة من مساحة الشق وشاهد RPC - إذا اقترب RPC من 100، فستبدأ البتة في التلميع ويجب عليك تغيير الأدوات أو ضبط المعلمات.

إعداد الموقع والتحقق من المرساة قبل التثبيت النهائي

فحص الحجر للفراغات أو التصفيح من خلال الفحوصات البصرية، واختبار النقر، ومنظار التجويف حيثما كان ذلك متاحًا؛ الفراغات المخفية أو الوجوه السائبة سوف تدمر أداء المرساة. مرساة مباشرة في الحجر الصلب. لا تقم أبدًا بوضع المراسي الحرجة في وصلات الملاط. إذا الحجر هو القشرة فوق الإطار، حدد موقع الأزرار ومسامير تأخر القيادة التي تحقق ما لا يقل عن 1.5 إلى 2 بوصة من الاختراق في الخشب لتأمين رابطة ميكانيكية مباشرة.

قم بتسوية الحامل على حجر مزخرف أو غير متساوٍ باستخدام الفواصل أو الحشوات لإنشاء مستوى ثابت حامل. حفر ثقوب تجريبية ضحلة أولاً للتأكد من سلامة الركيزة؛ إذا كشف الطيارون عن وجود فراغات أو كثافة غير متناسقة، توقف واستشر متخصصًا إنشائيًا قبل ذلك تركيب البناء النهائي للخدمة الشاقة المراسي.

• قم بالفحص باستخدام اختبار الصنبور ومنظار التجويف؛ حدد أي مناطق مشبوهة قبل حفر الثقوب الكاملة.
• إذا كانت القشرة، فحدد موقع المسامير باستخدام أداة البحث عن المسامير ذات المسح العميق وقم بتخطيط مسامير طويلة جدًا للوصول إلى 1.5-2″ اختراق الخشب.
• استخدم الحشوات أو ألواح المباعدة لإنشاء سطح تثبيت مسطح؛ قم بقص الحشوات بحيث تستقر الدعامة بمجرد تشديد المراسي.
• حفر ثقوب تجريبية للتحقق من صحة الركيزة؛ استشر أحد المحترفين الإنشائيين إذا واجهت فراغات أو تصفيحًا أو ملاطًا متدهورًا خلف الوجوه الحجرية.

التسوية على الأسطح غير المستوية: تقنية حشو الأقواس

إن اختيار البطانة والمرساة المناسبين يمنع فشل التركيب، والتلف الناتج عن الحرارة، وإعادة العمل المكلفة على غير النظام منشآت الموقد الحجري.

مسح الحجر والركيزة الأساسية لسعة التحميل والفراغات المخفية

ابدأ بتحديد نوع الحجر وحالته البصرية: يحمل الجرانيت والكوارتزيت الكثيفان أحمال تحمل أعلى بكثير من الحجر الجيري الناعم أو القشرة الرقيقة. قم بتخطيط وصلات الملاط ووضع علامات على مواقع التثبيت المرشحة فقط على الأسطح الحجرية الصلبة؛ لا تخطط أبدًا للمراسي في الملاط. قم بفحص المناطق المشبوهة باستخدام مثقاب تجريبي أو منظار حجري لاكتشاف الفراغات أو التجاويف - توقف واستشر متخصصًا هيكليًا إذا كانت المراسي تعبر المناطق المجوفة.

إذا الحجر هو القشرةحدد موقع الأزرار الأساسية أو الإطارات الهيكلية باستخدام أداة البحث عن المسامير ذات المسح العميق وتأكد من ذلك باستخدام تدريبات استكشافية صغيرة. احسب الحمل المشترك (وزن التلفزيون + التركيب + القوى الديناميكية الناتجة عن الحركة) وتأكد من ذلك يمكن للحجر أو الأزرار دعم هذا الحمل بأمان عامل لا يقل عن 2. قم بتوثيق نوع الحجر ونتائج المسبار ومواقع التثبيت المحددة قبل طلب الأجهزة أو قطع الثقوب.

حدد المراسي والحشوات مع التحكم في الحجم والتضمين والتآكل

تطابق نوع المرساة مع الركيزة: للصلب استخدام الحجر البناء الثقيلة المراسي (الأكمام أو الإسفين أو المراسي الخاصة بالبناء) ذات الحجم الشائع 3/8″–1/2″ القطر حسب الحمل. عندما يتعين عليك الوصول إلى المسامير خلف القشرة، حدد مسامير تأخر طويلة بما يكفي لتحقيق 1.5″-2″ غرس في الخشب. قم بإعطاء الأولوية لمقاومة التآكل لكل أداة تثبيت وغسالة عندما يكون التركيب فوق الموقد حيث تحدث دورات درجة الحرارة.

• المراسي: مثبتات الأكمام أو الإسفين أو البناء للحجر الصلب؛ مسامير متخلفة للأزرار - الحجم لتحقيق التضمين المطلوب.
• مواد الرقائق: حشوات من الفولاذ المقاوم للصدأ أو HDPE/ نايلون مصمم بزيادات من 1/16″ إلى 1/4″ لإنشاء طائرة دافق.
• التحكم في التآكل: استخدم أدوات التثبيت والغسالات المصنوعة من الفولاذ المقاوم للصدأ أو المجلفن بالغمس الساخن عند تعرضها لدورات الحرارة.
• الحفر: استخدم قطعًا حجرية من الكربيد أو قطعًا ذات رؤوس ماسية، واضبط نقطة توقف لعمق الحفر، وقم بتشغيل المكنسة الكهربائية أو تنظيف الهواء المضغوط لضمان المشاركة الكاملة للمرساة.

قم بتركيب الدعامة باستخدام الحشوات، وتحقق من المستوى والتخليص الحراري، وقم بإجراء فحوصات الحمل

قم بتمييز مستوى التثبيت وفتحات دعامة النقل بدقة. قم بتمرير الحشوات في الفجوات عالية النقاط خلف لوحة الحائط وشد المراسي بتسلسل تدريجي بحيث تسحب الدعامة مستوى التدفق والمستويات دون الضغط الزائد على أي أداة تثبيت واحدة. يتم تثبيت عزم الدوران وفقًا لمواصفات الشركة المصنعة والتحقق من عدم وجود حركة عند كل مرساة؛ خطط لإعادة عزم الدوران بعد الاستخدام الأولي للمدفأة إذا أوصت الشركة المصنعة للمرساة بذلك.

اختر حاملًا منسدلًا أو مفصليًا لتقليل ارتفاع المشاهدة وإمالة التلفزيون بعيدًا عن الحرارة المرتفعة. تأكد من الخلوص الرأسي من المدفأة وقم بقياس درجة الحرارة في موقع التلفزيون أثناء تشغيل المدفأة - إذا ظلت درجات الحرارة أقل من حوالي 100 درجة فهرنهايت، فستظل معظم أجهزة التلفزيون ضمن الحدود الآمنة. قم بإجراء فحص الحمل الثابت: قم بتعليق التلفزيون، وافحص الانحراف، أو تغيرات الفجوات، أو أدوات التثبيت غير الثابتة، وأنواع أدوات التثبيت، وأعماق التضمين، وسمك الرقائق لإجراء عمليات الفحص المستقبلية.

• وضع علامة على القوس وتسويته؛ ضع الحشوات في مواقع الفجوات قبل أي عزم دوران نهائي.
• قم بربط المراسي تدريجيًا ووفقًا للمواصفات؛ أعد الفحص وأعد عزم الدوران إذا أوصى بذلك بعد دورة الحرارة الأولى.
• قياس درجة حرارة التشغيل في موقع التلفزيون أثناء تشغيل المدفأة؛ حافظ على القراءات أقل من 100 درجة فهرنهايت.
• الوثيقة: نوع المرساة، القطر، عمق التضمين، مادة الرقائق وسمكها، ونتائج الاختبار لسجلات الصيانة.

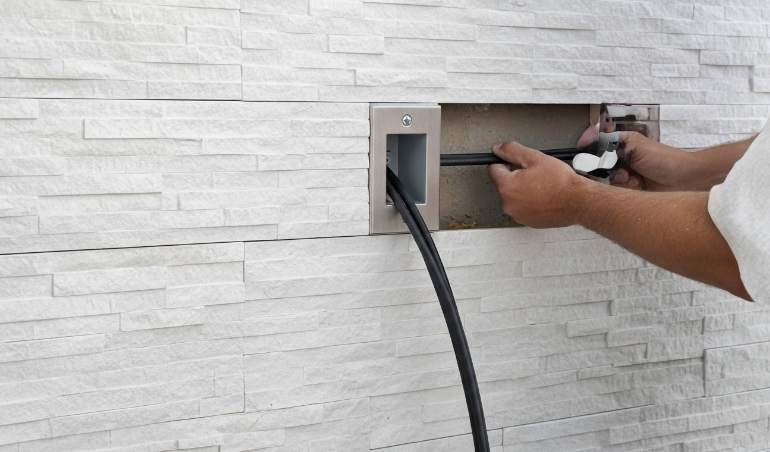

إدارة الكابلات المخفية: توجيه الأسلاك في الجدران الحجرية

قم بتخطيط القناة وتثبيتها في الحجر الصلب والتحكم في التعرض للحرارة لتجنب إعادة العمل مع الحفاظ على الإشارات وحواجز الحريق سليمة.

تقييم ظروف الحجر وخلف الجدار قبل التوجيه

تحديد نوع الحجر وكثافة الخريطة قبل القطع: معالجة الجرانيت والكوارتزيت كركائز عالية التحمل، ومعالجة الحجر الجيري أو الحجر الرملي كمواد منخفضة القدرة. ضع علامة على وصلات الملاط مقابل الحجر الصلب على الرسم الخاص بك لأنه يجب عليك تجنب الاعتماد على الملاط للمثبتات الحاملة. قم بمسح الحائط باستخدام كاشف متعدد الأوضاع لتحديد موقع المسامير والمعادن والتجاويف، ثم تأكد من الفراغات المشبوهة باستخدام كاميرا منظار قبل الحفر.

اتبع بروتوكول الحفر الأساسي المحافظ: ابدأ بـ 3/8″ طيار البناء للتحقق من الركيزة، ثم تصعيد إلى 1/2″-1″ قطع الماس الأساسية لإنشاء قناة أو جيوب مرساة بحجم المرساة المختارة. قياس درجات حرارة السطح والمداخن باستخدام مقياس حرارة يعمل بالأشعة تحت الحمراء؛ إذا كانت القراءات في موقع التلفزيون المخطط تقترب من 100 درجة فهرنهايت أو تتجاوزها، فأعد توجيه الكابلات أو أضف درعًا حراريًا.

• تحديد: تسجيل نوع الحجر (الجرانيت، الكوارتزيت، الحجر الرملي، الحجر الجيري) والمواقع الدقيقة لمفاصل الملاط.
• المسح: استخدم كاشف المسح العميق ثم قم بتأكيد الفراغات المخفية باستخدام المنظار.
• الحفر: 3/8″ الطيار، تأكيد الركيزة، ثم 1/2″-1″ النوى الماسية لجيوب القناة/المرساة.
• الفحص الحراري: قم بالقياس باستخدام مقياس حرارة يعمل بالأشعة تحت الحمراء وتجنب التوجيه عبر مناطق أعلى من درجة حرارة تشغيل الشركة المصنعة (≈100 درجة فهرنهايت).

تخطيط وتثبيت مطاردة قناة محمية من خلال الحجر المحكم

حدد قناة للتحميل والخدمة المستقبلية. استخدم الحد الأدنى 3/4″ جدول 40 قناة PVC أو قناة معدنية مرنة (FMC) لتشغيل واحد منخفض الجهد؛ اختر 1″ قناة عندما تحتاج إلى كابلات متعددة أو سعة احتياطية. استخدم الكابلات المصنفة داخل الحائط: CL2 أو CL3 للجهد المنخفض، ومجمعات HDMI أو HDBaseT المدمجة في الحائط والمدرجة في قائمة UL عندما تحتاج إلى تشغيل فيديو نشط. قم باستئجار كهربائي مرخص لتركيب أي مغذيات خطية أو مجموعة طاقة مدمجة في الحائط.

قم بالتثبيت في الحجر الصلب فقط، وليس في الملاط أبدًا. حدد مثبتات البناء أو المراسي الإسفينية أو مثبتات الأكمام ذات الحجم المناسب كثافة الحجر وضبطها على الشركة المصنعة مواصفات التضمين وعزم الدوران؛ عند وجود مسامير خلف القشرة، قم بتشغيل مسامير متخلفة تخترق 1.5″-2″ في الأزرار. بالنسبة لسحب الكابلات، قم بتركيب نهايات القناة ذات الحلقات، واستخدم شريط السمك مع مادة تشحيم الكابل، وقم بحماية الحزم ذات الجهد المنخفض داخل الأكمام الثانوية لمنع التآكل ضد النسيج حواف الحجر.

• القناة: 3/4″ الجدول 40 PVC أو FMC للتشغيل الفردي؛ 1″ لقدرة متعددة أو احتياطية.
• مواصفات الكابل: CL2/CL3 للجهد المنخفض داخل الجدار؛ HDMI/HDBaseT داخلي مدرج في قائمة UL للفيديو.
• الطاقة: استعن بفني كهربائي مرخص لجهد الخط أو مجموعات الطاقة المثبتة في الحائط.
• المراسي: الحفر في الحجر الصلب فقط؛ حجم المراسي حسب كثافة الحجر ويتم ضبطه وفقًا لمواصفات عزم الدوران/التضمين. في حالة التثبيت على الأزرار، استخدم مسامير متخلفة بقطر 1.5″-2″ اختراق.
• السحب: قم بتثبيت النهايات ذات الحلقات المعدنية، واستخدم شريط السمك ومواد التشحيم، وقم بتشغيل الكابل داخل الأكمام الواقية لتجنب التآكل.

حماية الاختراقات والتحقق من الموثوقية على المدى الطويل

ختم الكل اختراق الجدران باستخدام مادة مانعة للحريق أو مادة مانعة للتسرب منتفخة وتثبيتها حلقات مطاطية لوقف الاحتكاك والحفاظ على حاجز النار والهواء بالجدار. حافظ على فصل الجهد المنخفض عن خط الجهد: اتبع الموصى به وهو 300 مم (≈12″) التباعد بين التيار الكهربائي والجهد المنخفض جدًا، أو ضع دائرة واحدة بالكامل داخل القناة عندما يفرض القرب توجيهًا أقرب.

احترام كل كابل الحد الأدنى لنصف قطر الانحناء الذي تحدده الشركة المصنعة وتجنب المنعطفات الحادة عند الحجر حواف. قم بتصميم الوصول للخدمة عن طريق إضافة لوحات تدفق أو أغطية مطاردة قابلة للإزالة في النقاط الإستراتيجية. قم بتشغيل التثبيت من خلال فحوصات كهربائية وإشارات: تحقق من الاستمرارية، وقم بقياس الجهد الكهربي والتأريض تحت الحمل، وتأكد من مصافحة HDMI/HDBaseT وسلامة الإشارة، وقم بتسمية كل كابل في كلا الطرفين للصيانة المستقبلية.

• الختم: أغلق مداخل القناة باستخدام مادة مانعة للتسرب منتفخة أو مقاومة للحريق وتناسب الحلقات المطاطية مع جميع الاختراقات.
• الانفصال: الحفاظ على 300 ملم (≈12″) بين التيار الكهربائي والجهد المنخفض أو إحاطة دائرة واحدة بالكامل في القناة.
• التوجيه: راقب الحد الأدنى لنصف قطر الانحناء الخاص بالشركة المصنعة وتجنب نقاط الضغط على الحواف الحجرية.
• إمكانية الخدمة: توفير لوحات تدفق أو أغطية مطاردة قابلة للإزالة لعمليات السحب والإصلاحات المستقبلية.
• التشغيل: اختبار الاستمرارية، والتحقق من مصافحة HDMI/HDBaseT وجودة الإشارة، والتأكد من التأريض والجهد تحت الحمل، ووضع علامة على الكابلات في كلا الطرفين.

التعامل مع الحرارة: حماية الإلكترونيات من ارتفاع الموقد

قم بقياس الحرارة وتثبيتها على الهيكل والتحقق منها سلامة الحجر لمنع فشل المعدات والمسؤولية عند تركيب الأجهزة الإلكترونية فوق المدفأة.

قياس والتحكم في الحرارة في موقع التركيب المقترح

استخدم مقياس حرارة يعمل بالأشعة تحت الحمراء أو مزدوجة حرارية لتسجيل درجات حرارة السطح والهواء على مستوى التركيب الدقيق أثناء تشغيل دورة حرق تمثيلية لعدة ساعات. سجل قراءات الذروة وقارنها بدرجة حرارة التشغيل القصوى التي حددتها الشركة المصنعة للتلفزيون؛ إذا لم تنشر الشركة المصنعة حدًا، فتجنب أي موقع يقيس الارتفاع باستمرار أثناء التشغيل العادي.

قم بتثبيت تدابير إدارة الحرارة السلبية - دروع الموقد، أو عاكسات الحرارة، أو الأبواب الزجاجية للمدفأة - لخفض الحرارة المشعة والحمل الحراري الموجهة إلى التلفزيون. أعد القياس بعد كل تغيير: إذا ظل مركز التركيب المخطط أقل من 100 درجة فهرنهايت تقريبًا أثناء التشغيل الممتد، فإن الموقع مقبول بشكل عام لأجهزة التلفزيون الحديثة؛ إذا تجاوزت القراءات ذلك، فحرك الحامل إلى أعلى أو أضف درعًا حتى تتوافق درجات الحرارة مع إرشادات صانع التلفزيون.

حدد أجهزة التثبيت والتكوين للتخلص من الحرارة وبيئة المشاهدة

تفضل التركيبات المنسدلة (الرف) حتى تتمكن من تثبيت التلفزيون في مكان أعلى الحجر أثناء إمالته لأسفل بشكل صحيح زاوية الرؤية تعمل الحوامل المفصلية كاملة الحركة عندما تحتاج إلى تعديل جانبي أو عمق، ولكن تجنب التركيبات الثابتة التي تقفل التلفزيون على ارتفاع عالٍ. الحفاظ على الخلوص: استهدف مسافة 12 بوصة على الأقل من المواقد الكهربائية و15-20 بوصة عندما يكون ذلك ممكنًا لأجهزة التلفاز المثبتة على الحائط، وتجنب المواضع التي تجبر الشاشة على المسار المباشر للحرارة المرتفعة.

قم دائمًا بالتثبيت في الحجر الصلب أو الأزرار الأساسية - وليس في وصلات الملاط أبدًا. ل القشرة الحجرية فوق الأزرار، استخدم مسامير طويلة للغاية تخترق ما لا يقل عن 1.5-2.0 بوصة في الأزرار الخشبية. على الحجر المزخرف، استخدم الفواصل أو الحشوات خلف لوحة التثبيت لإنشاء مستوى ثابت ومستوي بحيث تتحمل الدعامة الحمل على المراسي بدلاً من الأسطح الحجرية غير المستوية.

• اختر حوامل منسدلة أو مفصلية لإدارة الارتفاع والتعرض للحرارة.
• استخدم مراسي البناء الثقيلة للحجر الصلب؛ لا تعتمد أبدًا على الملاط.
• بالنسبة للقشرة، استخدم مسامير متخلفة بـ 1.5-2.0″ اختراق الأزرار وإضافة الحشوات لتسوية اللوحة.

تأكد من سلامة الحجر وتخفيف مخاطر الفراغ المخفي قبل التثبيت النهائي

قم بفحص الثقوب التجريبية وتفقد خلف الحجر باستخدام المنظار أو المنظار للكشف عن الفجوات أو الجيوب الهوائية أو الفراغات التي تمنع المراسي من العض. اختبار المثبتات والتحقق من قوة السحب وفقًا لمواصفات الشركة المصنعة للمرساة؛ تعامل مع هذه القيم المقاسة كمعايير نجاح/فشل لنوع المرساة المختار.

عندما تجد فراغات، أو قشرة رقيقة، أو دعامة غير كافية، قم بتعديل الحل الهيكلي: من خلال تثبيت لوحة دعم فولاذية في الإطار أو قم بتوصيل الحامل مباشرة بالمسامير بدلاً من الاعتماد على القشرة. عندما يبدو نوع الحجر أو كثافته أو الظروف المخفية غير مؤكدة، استعن بمحترف المثبت أو البناء لمنع إعادة العمل والسلامة الفشل.

• افحص التجاويف باستخدام المنظار قبل الالتزام بمواقع التثبيت.
• التحقق من صحة قوة سحب المرساة باستخدام مثبتات الاختبار لكل المواصفات.
• قم بتعديل الألواح الداعمة أو تثبيتها على المسامير عندما تفتقر القشرة إلى القدرة الهيكلية.
• استئجار أ الموالية عندما الحجر الحالة أو مسارات التحميل غير واضحة.

خاتمة

تركيب شاشة تلفزيون كبيرة بشكل صحيح الحجر الطبيعي يحمي الركاب ويمنع الأضرار الهيكلية. إن استهداف المسامير، واستخدام لقم الثقب المناسبة، والتسوية باستخدام الحشوات، وإدارة الكابلات، وحساب الحرارة يضمن الامتثال لإدارة السلامة والصحة المهنية (OSHA) وإطالة عمر خدمة المعدات.

تحقق من الإعدادات الحالية لأسطولك مقابل الخطوات المذكورة أعلاه، أو اتصل بنا لطلب كتالوج الإضاءة المعتمد وعينة ولترتيب مراجعة فني التركيب المعتمد.
