Verlichting onder de kast geïnstalleerd zonder nauwkeurige verblindingsbeheersing en bedradingsplanning leidt tot herbewerking, vertraagt de overdracht en riskeert inspectiefouten die tot dure nalevingsboetes leiden. Op met steen beklede achterwanden versterken verkeerd geplaatste stralingshoeken en de verkeerde kleurtemperatuur textuurinconsequenties, leggen naden bloot en creëren zichtbare stof- en schaduwartefacten die aanleiding geven tot wijzigingsopdrachten en garantieclaims van klanten – problemen die budgetten en planningen zwaar treffen.
Deze gids fungeert als een kant-en-klare SOP voor ontwerpers, installateurs en facilitaire teams: hij behandelt waarom harklicht gestapelde stenen flatteert, hoe u de LED-kleurtemperatuur kiest voor warme versus koele stenen, en – het allerbelangrijkste – biedt stapsgewijze instructies over hoe u LED-strips moet positioneren om harde schittering te voorkomen en naden zichtbaar te maken. U vindt er montagesjablonen, aanbevolen lumenbereiken en stralingshoeken, dimmerstrategieën om van taak naar stemming over te schakelen, bedradingsplannen voor het routeren van stroom voordat u steeninstallatieen een beknopte veelgestelde vraag voor algemene beslissingen ter plaatse. Gebruik de checklists en diagrammen hier om verrassingen ter plaatse te verminderen, goedkeuringen te versnellen en steenafwerkingen te leveren die er consistent uitzien onder echte verlichting en op foto's van klanten.
Waarom harklicht de beste vriend is van gestapelde steentextuur?
Harklicht zet oppervlaktevariatie om in meetbare visuele diepte, waardoor de esthetische consistentie wordt verbeterd en nabewerking bij grote gestapelde steeninstallaties wordt verminderd.
Hoe strijklicht reliëf, schaduw en natuurlijke kleuren overdrijft
Strijklicht scheert onder een lage hoek over de steen en creëert microschaduwen in spleten en hoogtepunten op verhoogde richels, waardoor de waargenomen diepte op gespleten vlakken wordt vergroot. richelstenen panelen. Pas deze techniek toe op panelen met een dikte van 10–35 mm (standaard 1,0–2,5 cm, premium tot 3,5 cm) om de schaduwscheiding te maximaliseren en tegelijkertijd de scherpe randdefinitie te behouden.
Specificeer bronnen met een hoge CRI (CRI ≥ 90), zodat de ware tintgetrouwheid van de steen zichtbaar blijft over grote oplages, en vereist consistentie van dezelfde batch (95% tintuniformiteit) voor projectorders. Zorg dat de gecorreleerde kleurtemperatuur overeenkomt met de steenfamilie: 2700–3000 K voor warme kwartsiet- of zandsteentinten, en 3500–4000 K voor koele grijs- en wittinten om het natuurlijke contrast te behouden en een vervaagd uiterlijk te voorkomen.
- Dikte doelpaneel: 10–35 mm (1,0–3,5 cm) voor de beste graasresultaten.
- Lichtkwaliteit: CRI ≥ 90; vereisen kleuruniformiteit van dezelfde batch ≥ 95% voor grote hoogten.
- CCT-begeleiding: 2700–3000 K (warme stenen); 3500–4000 K (koele stenen).
Montagegeometrie en stralingshoekregels voor effectief harken (plaatsing, afstand, hoek)
Plaats de armaturen parallel aan de muur gezicht met een lage kanteling zodat het licht over de steen reist in plaats van erin. Voor zeer onregelmatige texturen plaatst u het armatuur 50–150 mm (2–6 inch) van de steen om harde, afleidende schaduwen te voorkomen en toch het strijkeffect te behouden. Gebruik smalle tot middelmatige stralingshoeken (10°–25°) om textuur te benadrukken; bredere balken zullen het oppervlak wassen en de driedimensionaliteit verminderen.
Voor lang accentmuren plaats doorlopende lineaire armaturen (doorlopende latten of asymmetrische lineaire optica) langs de wandlengte in plaats van op afstand van elkaar geplaatste spotarmaturen om een uniform schaduwverloop te behouden. Voor begrazing van bovenaf plaatst u het armatuur binnen de bovenste 10–15% van de muurhoogte voor een ononderbroken schaduwval; gebruik zijbegrazing voor verticale elementen en bij hoeken met bijpassende L-hoeken om een consistente rand te behouden definitie.
- Afstand: 50–150 mm (2–6 inch) van zeer onregelmatige steenoppervlakken.
- Stralingshoek: 10°–25° voor een uitgesproken textuur; bredere hoeken voor een zachter effect.
- Plaatsing: binnen de bovenste 10–15% van de muurhoogte voor begrazing van bovenaf; laat armaturen continu draaien voor lange muren.
Armatuur-, IP- en structurele specificaties voor binnen- en buitenharkinstallaties
Kies armatuurtypes op basis van de omgeving: gebruik lineaire LED-balken met laag profiel of asymmetrische armaturen met wandopening voor interieurs, en specificeer armaturen met een IP65-IP66-classificatie met roestvrijstalen bevestigingen van maritieme kwaliteit voor zichtbare buitenmuren. Gebruik voor doorlopende lijnen 24 V DC LED-strips gemonteerd in aluminium kanalen met diffusors om naden te verbergen en verblinding te voorkomen; Gebruik voor armaturen op locatie 120/230 VAC dimbare drivers waar de stroomverdeling dit vereist. Specificeer dimbare drivers en compatibele besturingsprotocollen (0–10 V, DALI of PWM) wanneer u contrastafstemming of scèneregeling nodig heeft.
Houd bij het ontwerpen van de ondergrond en de verankeringen rekening met het gewicht van de panelen: standaard vlakke panelen wegen grofweg 30-40 kg/m² en ruwe panelen kunnen ≈55 kg/m² bereiken. Gebruik dus mechanische ankers en steunrails die geschikt zijn voor deze belastingen in plaats van alleen op lijm te vertrouwen. Voor inkoop en logistiek is visuele verificatie vóór verzending vereist, bevestig de paneelafmetingen (150 × 600 mm of 150 × 550 mm) en bestel bijpassende L-hoeken, zodat de verlichtingsresultaten consistent blijven over de overgangen heen.
- Binnenarmaturen: lineaire latten met laag profiel of asymmetrische grazers; gebruik aluminium kanalen + diffusers voor naden en verblindingsbescherming.
- Buitenarmaturen: IP65-IP66-classificatie; roestvrijstalen steunen van maritieme kwaliteit voor locaties aan de kust of op locaties met een hoog zoutgehalte.
- Voedingsopties: 24 V DC LED-strips voor lichtlijnen; 120/230 VAC dimbare drivers voor gedistribueerde armaturen. Specificeer 0-10 V-, DALI- of PWM-regeling wanneer de dimprecisie van belang is.
- Structureel: ontwerpankers en rails voor 30–40 kg/m² (vlakke) of ≈55 kg/m² (ruwe) panelen; vertrouw bij permanente installaties niet alleen op lijm.
- Controlelijst voor aanschaf: eis consistentie van de steengroeve van dezelfde batch (≥95% kleuruniformiteit), bevestig de paneelafmetingen (150×600 mm of 150×550 mm) en bestel bijpassende L-hoeken.

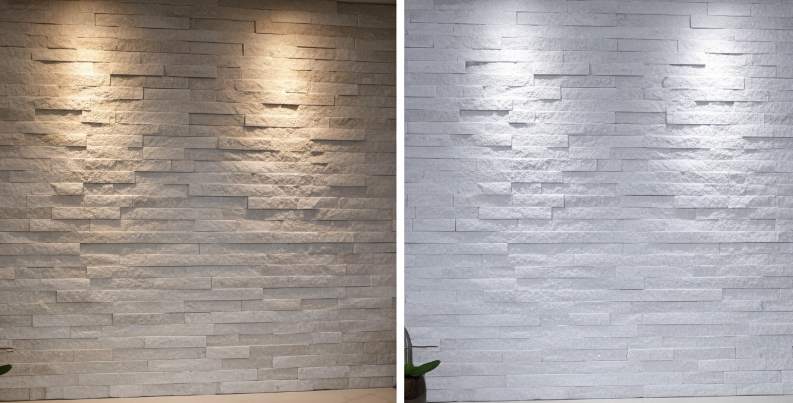

De juiste LED-kleurtemperatuur kiezen voor warme versus koele stenen
Kies LED Kelvin, CRI, optica en bedrading om de kleur en textuur van de steen te behouden en tegelijkertijd nabewerking ter plaatse en garantieclaims te minimaliseren.
Match LED Kelvin en CRI met steentinten en inventarisvoorbeelden
Zorg ervoor dat de kleurtemperatuur overeenkomt met de inherente ondertonen van de steen, zodat het materiaal leest zoals de steengroeve het bedoeld heeft. Voor stenen met warme tinten zoals California Gold, Golden Honey, Gold Rush en Copper Canyon selecteert u 2700K–3000K om de amber- en gouden accenten te behouden. Gebruik voor neutrale stenen 3000K–3500K voor een evenwichtige weergave. Voor stenen met koele tinten zoals Alaska Grey, Glacier White, Sierra Blue en Carbon Black mikt u op 3500K–5000K, afhankelijk van of u een frisse, eigentijdse look of een neutrale presentatie wilt.
Specificeer kleurgetrouwheid om verrassingen tussen batches te voorkomen: vereist CRI ≥ 90 en MacAdam 3-staps of beter installateurs reproduceren tinten consistent over lange runs en vervangende panelen. Voor warme stenen is een hoge R9 (≥ 50) of een verzadigde kleurindex vereist om de rode en amberkleurige ondertonen te behouden die door warm licht zichtbaar worden.
- Warme stenen: 2700K–3000K; vereisen CRI ≥ 90 en R9 ≥ 50.
- Neutrale stenen: 3000K–3500K; CRI ≥ 90 en MacAdam ≤ 3-staps.
- Koele stenen: 3500K–5000K; CRI ≥ 90 voor nauwkeurige grijs- en blauwtinten.
- Veldtest: fase 2700K, 3000K en 4000K 's nachts op een monstermuur van 1 à 2 m om de waargenomen warmte te bevestigen en het gedrag te benadrukken.
Selecteer het armatuurtype, de optieken en de montage voor effectief grazen op gestapelde stenen
Gebruik strijklicht om over het stenen oppervlak te scheren en textuur te onthullen; kies lineaire aluminium profielen met asymmetrische lenzen of verstelbare spots met een smalle bundel om gecontroleerde schaduwen op ledgestone te creëren. Plaats armaturen direct boven of aan de zijkant van het vlak en laat doorlopende lineaire profielen op lange muren lopen om geschulpte lichtpatronen te voorkomen. Voor oppervlakken met veel textuur moet u de armaturen iets verder van de muur plaatsen om harde schaduwen te verzachten.
Select optics and mounting to balance contrast and legibility. Use narrow beams (10°–30°) or asymmetric optics to emphasize relief; avoid wide 120° diffusers when you want true grazing. For outdoor or humid environments pick IP65 or higher-rated fixtures with corrosion-resistant housings for Gulf and coastal projects to protect against salinity and moisture.
- Fixture types: linear aluminum channels with diffusers, asymmetric lenses, or adjustable narrow-beam spots.
- Beam angles: 10°–30° narrow beams or asymmetric optics; avoid 120° wide lenses for grazing.
- Mounting distance: 20–50 mm for low-relief faces; 50–150 mm for highly irregular, rough faces to reduce harsh contrast.
- Plaatsing: monteer direct boven of aan de zijkant van het muurvlak; gebruik continue runs om een gelijkmatige textuurnadruk op lange muren te behouden.
- Buiten/vochtige specificaties: IP65+ en corrosiebestendige behuizingen voor kust-/golfprojecten.
Richtlijnen voor elektriciteit, lumendichtheid en dimmen voor strips en lineaire armaturen
Plan de spanning, lumendichtheid en bedrading voordat u steen verzendt om nabewerking te voorkomen. Gebruik 12V- of 24V-systemen met constante spanning en geef de voorkeur aan 24V voor trajecten langer dan 5 m om de spanningsval te verminderen. Streef naar 8–24 W/m en grofweg 800–1.600 lm/m, afhankelijk van het reliëf: specificeer het hogere uiteinde voor diepe, ruige texturen en het lagere uiteinde voor subtiele ledgestone-vlakken.
Design electrical runs and controls for reliability: limit single-run length to 5–10 m for 12V and 10–20 m for 24V, and inject power every 5–10 m on long runs. Use 18 AWG for short runs (<5 m), 16 AWG for medium runs (5–15 m) and 14 AWG for longer feeders (>15 m). Size drivers with at least 20% headroom and include surge protection for coastal installations. Choose flicker-free drivers compatible with 0–10V, DALI, or PWM/DMX and test dimming curves on a stone sample before full installation.
- Voltage: constant-voltage 12V or 24V; prefer 24V for runs >5 m.
- Power & lumens: 8–24 W/m; ~800–1,600 lm/m (use higher values for deep relief).
- Runlengte: maximaal 5–10 m voor 12V; Maximaal 10–20 m voor 24V; injecteer tijdens lange ritten elke 5–10 m stroom.
- Draaddikte: 18 AWG (<5 m), 16 AWG (5–15 m), 14 AWG (>15 m voerbakken).
- Maatvoering bestuurder: laat ≥20% hoofdruimte boven de berekende belasting toe; omvatten overspanningsbeveiliging voor zoute/kustlocaties.
- Bediening: specificeer trillingsvrije drivers die compatibel zijn met 0–10V, DALI of PWM/DMX; valideer dimcurves ter plaatse met een voorbeeldwand.
Premium gestapelde steen — Snellere winst

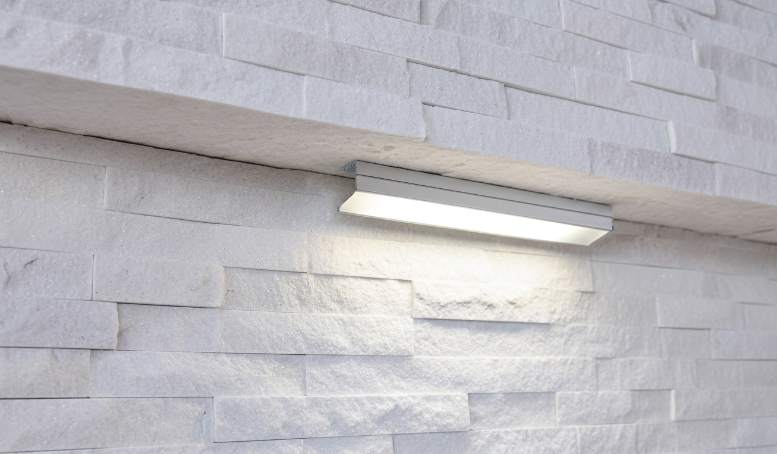

Hoe LED-strips positioneren om harde verblinding te voorkomen en naden bloot te leggen?
Plaats en specificeer verlichting om het uiterlijk van de afgewerkte steen te beschermen, nabewerking op het veld te verminderen en de installatiemarges te behouden met voorspelbare begrazing en naaddefinitie.

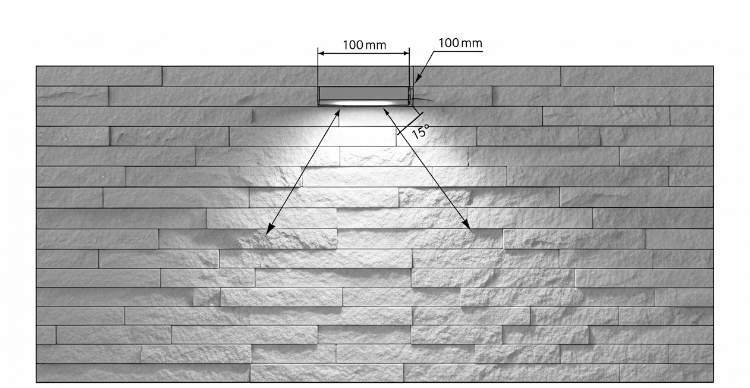

Plan de montagegeometrie voor effectieve strijk- en naadaccentuering
Position LED strips above or to the side so light skims the stone face; target a grazing angle of roughly 10°–30° from the wall plane to emphasize texture without flattening it. Maintain a mounting offset between 25–150 mm (1–6 in); for highly irregular ledgestone start at 75–150 mm (3–6 in) to soften deep shadow pits while keeping surface relief legible.
Locate narrow-beam or secondary side runs aligned with vertical joints when you need seam contrast, and use continuous top runs for horizontal emphasis with intermittent side runs where seam definition matters. Mark Z- or S-shape panel joints and L-corners on layout drawings before fixing channels so fixtures, channels and end profiles align across hoeken en vermijd onverwachte hotspots op het paneel overgangen.
- Begrazingshoek: 10°–30° vanaf het muurvlak.
- Montageafwijking: 25–150 mm (1–6 inch); gebruik 75–150 mm voor zeer onregelmatige structuren.
- Plan smalle zijlopen bij verticale naden; teken Z/S-verbindingen op de lay-out.
- Specificeer bijpassende L-hoeken en eindprofielen om verkeerd uitgelijnde hotspots te voorkomen.
Kies de kenmerken van de ledstrip: spanning, dichtheid, kleur en IP-waarde
Selecteer 24 V-strips voor trajecten langer dan 5 m om de spanningsval te verminderen; gebruik 12 V alleen voor korte accenten onder de 5 m. Kies de LED-dichtheid die bij de wash past: 60 LED's/m levert een gestructureerd accent met zichtbare puntbronnen, terwijl 120 LED's/m of hoger een vloeiendere wash produceert die geschikt is achter een diffuser. Gebruik de regel I (A) = P (W) ÷ V (V) bij het dimensioneren van reeksen en drivers, en plan gebruikelijke vermogensdichtheden zoals 4,8 W/m, 9,6 W/m of 14,4 W/m in die berekening.
Specificeer de kleurtemperatuur en kleurweergave die de steen flatteren: 2700–3500 K (warm) verbetert natuursteen tinten, 3000–3500 K helderder zonder een klinische uitstraling, en vereist CRI ≥ 90 voor nauwkeurige kleuren. Voor natte of buitenlocaties kiest u voor IP65- of IP67-gecertificeerde strips en afgedichte kanalen; gebruik voor binnenmuren met klimaatbeheersing IP20-strips in gesloten profielen.
- Spanning: 24 V voor >5 m runs; 12 V voor <5 m accenten.
- LED-dichtheid: 60 LED's/m voor gestructureerde accenten; 120+ LED's/m voor een soepele wassing.
- Vermogensdichtheid: 4,8 W/m, 9,6 W/m, 14,4 W/m — bereken de stroom per run (I = P ÷ V).
- Kleur: 2700–3500 K aanbevolen voor de meeste steen; CRI ≥ 90.
- IP: IP65/IP67 voor buiten/nat; IP20 aanvaardbaar binnenshuis indien ingesloten.
Specificeer profielen, diffusers en accessoires tegen verblinding
Kies schuine aluminium kanalen (0°, 15°, 30°) om het licht te sturen en de graasinval onder controle te houden; kies de hoek die de gewenste schaduwdiepte creëert. Plaats matte diffusers om diode-hotspots te verzachten en gebruik microprisma- of lamellenafdekkingen wanneer u de waargenomen verblinding moet verminderen met behoud van de oppervlaktetextuur.
Plaats kanalen met smalle bundels of blootliggende lineaire armaturen op naden om mortellijnen bloot te leggen, en breng ze in evenwicht met bredere strijkbanen aan de bovenkant. Verzin kanalen met een laag profiel in openingen of achter stenen overhangen om de lichtbron te verbergen en directe zichtlijnen van de diodes te houden. Gebruik verduisteringstape of interne schotten in de profielen om te voorkomen dat er licht naar aangrenzende oppervlakken lekt en de verlichting op het stenen oppervlak gericht blijft.
- Kanalen: schuin aluminium 0°, 15°, 30° om begrazing te regelen.
- Diffusors: mat voor verzachting; microprisma of lamellen voor verblindingsbescherming.
- Naadstrategie: kanaal met smalle bundel bij voeg + bredere bovenzijde.
- Verberging: verzink kanalen met een laag profiel in dagkanten of achter uitsteeksels.
- Lichtcontrole: breng verduisteringstape of interne schotten aan om lekken te voorkomen.
Elektrische dimensionering, bedrading en besturingsstrategie
Bereken de stroom per run met I (A) = P (W) ÷ V (V) en voeg 20-25% driver-headroom toe bij het dimensioneren van de PSU. Gebruik 18 AWG voor korte 24 V-trajecten tot ongeveer 3–5 m, 16 AWG voor trajecten tot 8–10 m, en 14 AWG of parallelle voedingen voor langere circuits of circuits met hoger vermogen om de spanningsval te beperken.
Plan voedingspunten elke 5–10 m of gebruik eind- en middenpuntfeeds om een gelijkmatige helderheid over lange muren te behouden. Selecteer dimprotocollen die passen bij de driver en het besturingssysteem: gebruik PWM-compatibele drivers voor DMX/DALI/PWM-opstellingen; kies 0–10 V of DALI voor commerciële integratie waar soepele aanloop en voorinstellingen vereist zijn. Zorg altijd voor overstroombeveiliging (zekering/onderbreker), toegankelijke scheidingsschakelaars en voldoe aan de lokale code en IP-afdichting voor installaties buitenshuis.
- Maatvoering: I = P ÷ V; voeg 20-25% hoofdruimte toe aan de capaciteit van de bestuurder.
- Draaddikte: 18 AWG tot 3–5 m, 16 AWG tot 8–10 m, 14 AWG voor langere runs/hoge vermogens.
- Voerstrategie: voer elke 5–10 m of gebruik parallelle/middelpuntvoedingen om dimmen te voorkomen.
- Bediening: PWM-drivers voor DMX/DALI; 0–10 V of DALI voor commerciële presets.
- Veiligheid: voeg zekeringen/onderbrekers toe, toegankelijke scheidingsschakelaars en volg de plaatselijke elektriciteitsvoorschriften.
Inbedrijfstelling, meting en probleemoplossing ter plaatse
Streef naar een wandverlichtingssterkte van ongeveer 100–300 lux voor accentwerk en controleer dit met een luxmeter; pas de afstand of hoek aan totdat de uniformiteit voldoet aan de ontwerpintentie. Meet de spanning aan de stripuiteinden en zorg ervoor dat de spanningsval onder ongeveer 2–5% blijft; als u een te grote daling meet, voeg dan parallelle voedingen toe of vergroot de geleidermaat.
Als u verblindings- of diode-hotspots ziet, voeg dan een matte diffuser toe of plaats de strip 25-50 mm (1-2 inch) verder van de muur. Als er bandvorming optreedt, schakel dan over naar een hogere LED-dichtheid of spreid dubbele runs uit. Controleer de kleurconsistentie met een colorimeter en bevestig dat alle strips uit dezelfde CCT-bak en batch van de fabrikant komen. Documenteer de eindstripposities, invoerlocaties, drivermodellen en dimmervoorinstellingen op het overdrachtsblad voor toekomstig service- en garantiewerk.
- Verlichtingssterkte: streef naar 100–300 lux voor accent; verifiëren met een luxmeter.
- Spanningsdaling: blijf onder ~2–5%; meet aan de uiteinden van de strip.
- Verblindingsoplossingen: voeg een matte diffuser toe of vergroot de afstand tussen strip en muur met 25–50 mm.
- Banding-oplossingen: verhoog de LED-dichtheid of spreid dubbele runs.
- Kleurcontrole: gebruik een colorimeter; bevestig dezelfde CCT-bak en batch.
- Overdracht: recordposities, voedingspunten, drivermodellen en dimmerinstellingen.

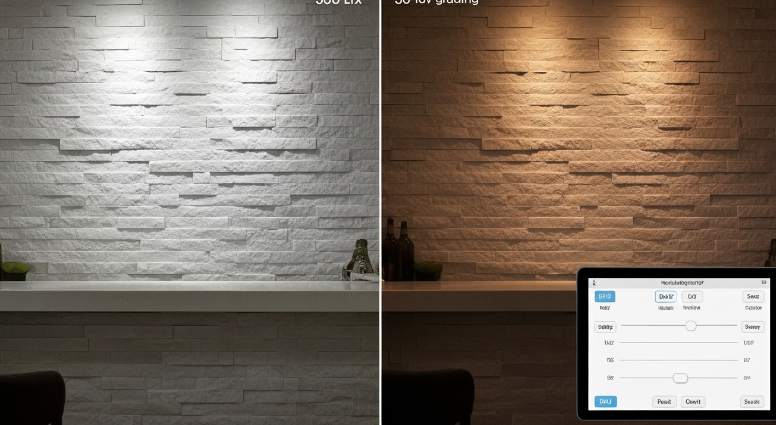

Dimmerbediening gebruiken om over te schakelen van taakverlichting naar sfeerverlichting
Correct dimmen en strijken zorgt ervoor dat de kleur behouden blijft, flikkering wordt vermeden en een snelle omschakeling tussen taak- en sfeerverlichting mogelijk is gestapelde stenen installaties.
Selecteer een dimprotocol en hardware die bij LED-armaturen passen
Zorg ervoor dat het dimmerprotocol overeenkomt met de driver. Gebruik 0–10V- of DALI-drivers waar u betrouwbare commerciële zonering, adresseerbaarheid en scèneherinnering nodig heeft; koppel deze stuurprogramma's met hun bijpassende controllers. Gebruik faseafsnijdingsdimmers (ELV) voor de meeste moderne LED-drivers; vermijd leading edge (triac) bij LED-verlichting met een laag wattage, omdat dit flikkering kan veroorzaken. Controleer of de PWM-frequentie bij de driveruitgang hoger is dan 1 kHz om zichtbare flitsen bij lage dimniveaus te voorkomen.
Specificeer de elektrische specificaties en naleving van de dimmer vóór installatie. Vereist dimmers die LED-belastingen tot 5 W per kanaal ondersteunen of een door de fabrikant aanbevolen dummy-belasting toestaan. Bevestig de maximale kanaalstroom en het totale circuit VA aan de hand van de datasheets van de driver en het armatuur, en kies UL/CE/IEC-gecertificeerde componenten. Test één voorbeeldcombinatie van een armatuur en driver uit de compatibiliteitslijst van de fabrikant voordat u deze op grote schaal implementeert.
- Protocol: kies 0–10V voor eenvoudige analoge bediening (twee stuurdraden per run) of DALI voor een digitale bus met adressering en scèneoproep.
- Match van stuurprogramma's: selecteer stuurprogramma's die expliciet zijn beoordeeld voor het gekozen protocol en bevestig PWM >1 kHz bij lage dimniveaus.
- Dimmerspecificaties: vereisen ondersteuning per kanaal tot 5 W of leveren een dummyload; verifieer de maximale kanaalstroom en de totale VA.
- Naleving & testen: gebruik UL/CE/IEC-gecertificeerde dimmers/drivers en test een representatief exemplaar vóór de uitrol.
Definieer lichtniveaus en kleurtemperatuurdoelen voor taak- versus stemmingsmodi
Stel meetbare doelen voor elke scène. Streef voor taakverlichting naar 300–500 lux op werkoppervlakken; gebruik 100–200 lux voor accentbegrazing om de steentextuur zichtbaar te maken; stel sfeer- of omgevingsscènes in op 20–80 lux voor een rustige presentatie. Specificeer CRI ≥ 90 dus Steentinten en nerven worden op natuurlijke wijze weergegeven onder zowel taak- als stemmingsinstellingen.
Kies de kleurtemperatuur op basis van functie en materiaal. Gebruik 3000–3500 K voor taakscènes waarbij helderheid van belang is, en 2700–3000 K voor sfeerscènes om steentinten te verwarmen en het contrast te verzachten. Voor lineaire grazing, grootte lichtopbrengst voor het effect: 1.000–2.000 lm/m voor accenten of taken met een hoge impact, en 200–800 lm/m voor subtiele sfeerverlichting. Vereist dimmers met een perceptuele (log of gamma) dimcurve en configureerbare fadetijden van 0,5–2 seconden om abrupte sprongen tussen scènes te voorkomen.
- Lux-doelstellingen: Taak 300–500 lx | Accent 100–200 lx | Stemming 20–80 lx.
- Lumengeleiding: Lineaire wallwashing 1.000–2.000 lm/m (accent/taak) | 200–800 lm/m (stemming).
- Kleurtemperatuur: Taak 3000–3500 K | Stemming 2700–3000 K; bewaar voorbeelden per project voor de uiteindelijke afstemming.
- Kleurkwaliteit: CRI ≥ 90 vereist voor nauwkeurige steenweergave.
- Dimgedrag: perceptuele/logcurve met fadetijd van 0,5–2 s; vermijd harde stappen.
Plaats armaturen en configureer de graasgeometrie voor gestapelde stenen oppervlakken
Monteer armaturen laag en dicht bij het gezicht om strijkschaduwen te produceren die de diepte benadrukken. Voor gematigde structuur stelt u de afstand tussen armatuur en muur in op 50-150 mm (2–6 inch); voor zeer onregelmatige steen vergroot u dit tot 100-200 mm om contrastrijke schaduwen te verzachten. Gebruik wallwashers met een smalle tot middelbrede bundel of verstelbare spotarmaturen om schaduwen nauwkeurig vorm te geven; doorlopende lineaire profielen zorgen voor een uniforme strijking over de paneelverbindingen wanneer u een gelijkmatige textuuraccentuering nodig heeft.
Houd rekening met paneelafmetingen en onderhoudsgemak. Plan voor topbron Stenen standaardpaneel modules (150 x 600 mm) en diktes van 1–3,5 cm bij het verbergen van rails achter dagkanten of Z/S-interlockpanelen om naden te verbergen. Monteer en plaats lineaire armaturen op een afstand van 30–60 cm in het midden, afhankelijk van de stralingshoek; richt de lichten evenwijdig aan het oppervlak voor een harkeffect of iets verschoven voor een zachter reliëf. Gebruik armaturen met IP65-classificatie voor buiten- of vochtige locaties, zorg voor voldoende warmteafvoer voor LED-strips en geef toegang aan de driver/dimmer voor onderhoud. Meet lux en uniformiteit met een lichtmeter, sla dimmervoorinstellingen op voor taak- en sfeerscènes en stem vervolgens de afstand af en richt totdat de textuurwaarde voldoet aan het ontwerpdoel.
- Montageafstand: 50–150 mm (2–6 inch) gemiddelde textuur; 100–200 mm (4–8 inch) voor zware textuur.
- Balk/afstand: smalle tot middelhoge balken; lineaire armaturen met een onderlinge afstand van 30-60 cm in het midden op basis van de stralingshoek.
- Panel fit: design for 150 x 600 mm modules and 1–3.5 cm thickness; conceal tracks behind Z/S interlock reveals where possible.
- Environment: use IP65 fixtures outdoors or in damp zones; ensure thermal management and service access for drivers/dimmers.
- Verification: measure lux/uniformity, save presets, and iterate aim/distance until texture meets the design target.

Hidden Wiring: How to Plan Power for Lighting Before Installing Stone?
Plan power and service access before stone goes up to avoid rework, guarantee dimmer and driver compatibility, and protect project margins.
Selecteer het verlichtingssysteem en de voedingstopologie (net versus laagspanning, drivergrootte)
Kies netspanning (120V/240V AC) als u bestuurders op afstand kunt lokaliseren in serviceruimtes en kies laagspanning (12V/24V DC) als armaturen direct achter of binnenin zijn ingebed stenen panelen. Grootte aftakcircuits naar de belasting: gebruik 14 AWG op 120V-circuits voor typische 15A-runs, stap op tot 12 AWG voor 20A-runs of lange 240V-feeders. Tel het totale armatuurwatt op, voeg 20% hoofdruimte toe en selecteer een driver die aan dat continue vermogen voldoet; voor systemen met constante spanning kiest u 12V- of 24V-drivers, en voor COB-strips of lineaire arrays selecteert u drivers met constante stroom met de juiste mA-waarde (bijvoorbeeld 350 mA, 700 mA of zoals gespecificeerd door de LED-module).
Specify dimming type at design stage so panels and drivers match: triac/ELV for line-voltage dimming, PWM for many low-voltage LED drivers, and digital controls like 0–10V or DALI for networked systems. Choose IP65 or higher fixtures for exterior or damp locations and pick drivers rated for outdoor or enclosed-box use when you locate them outside conditioned spaces. Protect outdoor circuits with GFCI and follow local code for in-wall vs surface-rated enclosures.
- Driver sizing: Total watts × 1.2 = required driver capacity.
- Low-voltage choice: Use 12V/24V CV for tape in channels; use CC drivers for COB/linear arrays and match mA rating.
- Dimming compatibility: Lock in triac/ELV, PWM, 0–10V, or DALI at specification stage.
- Environment: Select IP65+ for exterior fixtures and GFCI-protect outdoor feeds.
Map conductor routes, junction boxes and conduit before panel installation
Locate and mark junction boxes on the substrate where installers can access them after stone installation; align access boxes to matching L-corners or removable panels that coincide with Top Source Stone seams. Specify conduit and cable types: use EMT, PVC, or liquid-tight flexible metal conduit (LFMC) to protect runs into junction boxes. Use 1/2″ trade conduit for single runs of 14–12 AWG conductors and use 3/4″ when you pull multiple conductors or run driver output and control wiring together.
Keep low-voltage runs short to limit voltage drop and maintain less than 3% drop to the furthest fixture. If a run exceeds ~10 m, calculate current (I = W/V) and upsize conductors to 12–10 AWG as required by conductor resistance and acceptable drop. Provide 40–60 mm of clear cavity behind stenen panelen for slim drivers and junctions, or plan remote driver locations inside service cabinets when cavity depth is insufficient. Label every pull at both ends: circuit ID, conductor gauge, supply voltage and control protocol so field crews avoid cutting interlocking Z/S panels during stone installation.
- Conduit sizing: 1/2″ for single 14–12 AWG; 3/4″ for multiple conductors or driver bundles.
- Voltage drop rule: Keep <3% naar het verste laagspanningsarmatuur; opvoeren tot 12–10 AWG als de lengte ~10 m overschrijdt, afhankelijk van de belasting.
- Bakafstand: Reserveer 40-60 mm achter steen voor slanke chauffeurs of plan afgelegen chauffeurslocaties.
- Documentatie: Markeer circuits, meter en besturingstype op elk kruispunt.
Integreer bedrading met steensysteem en strijklichtplaatsing voor de beste textuuronthulling
Design uitsparingen en montagekanalen rondom Top Source Stone-paneel geometrie voordat u panelen bevestigt: standaardpanelen meten 150×600 mm (150×550 mm variant) met een dikte van 10–35 mm. Installeer vooraf aluminium LED-kanalen of stijve montagerails op de ondergrond, zodat de strips op een consistente afstand van de ondergrond zitten stenen gezicht en verberg de bedrading achter panelen. Position linear or spot fixtures for grazing light so beams skim the surface; start with fixture-to-face offsets between 25–150 mm (1–6 inches) and tune on-site to the stone’s irregularity to avoid overly harsh shadows.
Reserve vertical or horizontal service channels behind interlocking Z- or S-shaped profiles or at L-corners so technicians access drivers and junctions without removing panels. Energize the system during commissioning and measure voltage at the furthest fixture to verify <3% drop for low-voltage circuits, test dimming for flicker under all levels, confirm IP seals on exterior fittings, and photograph wiring and junction locations for future maintenance records.
- Panel specs to plan around: 150×600 mm or 150×550 mm; thickness 10–35 mm.
- Grazing offset: 25–150 mm from face; adjust on-site for texture.
- Pre-install channels: Use aluminum channels with diffusers to control glare and conceal seams.
- Commissioning checklist: Measure voltage at furthest fixture, check dimming performance, verify IP ratings, and photograph layouts.
Conclusie
Correct placement, concealed wiring, and dimmer planning do more than shape appearance: they protect installers, ensure OSHA and local code compliance, and cut glare and electrical risks. They also extend fixture life and reduce long-term maintenance costs.
Review your current installations against the positioning and wiring checklist above, or contact Top Source Stone for a certified lighting catalog and sample kit to plan a compliant, high-performing finish.
Veelgestelde vragen
What color LED light is best for natural white stone?
The provided research does not specify a particular LED color. It emphasizes that grazing (raking) light — positioned to skim across the stone face — is the key factor for bringing out the texture and natural shadows of white stone.
Where should the LED strip be mounted: front or back of the cabinet?
Position the light so it achieves grazing: directly above or to the side of the stenen muur so light travels across the face at a low angle. Whether the strip is mounted at the front or back of a cabinet is secondary to ensuring the fixture creates that low-angle skim across the stone surface.
Does under-cabinet lighting show dust on the stone texture?
The research doesn’t directly address dust, but because grazing skims the surface and emphasizes small shadows and highlights, it increases the visual contrast of texture and can make surface irregularities — including dust — more noticeable.
Can I use puck lights instead of tape lights for stone walls?
The provided research does not compare puck versus tape lights. It focuses on achieving grazing by placing the light source along the top or side so light skims across the face — which implies a continuous, well-placed source is desirable for even grazing; point sources may produce hotspots rather than a uniform skim.
Will the heat from the LED lights damage the stone sealer?
The research content does not address heat or effects on stone sealer; it only covers the visual impact of grazing light. For heat and sealer compatibility, consult product specifications from the light and sealer manufacturers.
